اتصالات الکتروفیوژن، یکی از پیشرفته‌ترین تکنیک‌های اتصال لوله‌های پلیمری است که با ترکیب جریان الکتریکی کنترل‌شده و گرمای موضعی، سطح لوله را به گونه‌ای ذوب میکند که پیوندی همگن و یکپارچه ایجاد شود. در این فرآیند، سیم‌پیچ‌های مقاوم داخل کوپلر به‌محض عبور جریان، گرما تولید کرده و پلی‌اتیلن دو لبه را هم‌زمان نرم می‌کنند؛ به‌این‌ترتیب پس از سردشدن، اتصالِ بدون درز و آب‌بندی‌شده‌ای به دست می‌آید که از نظر استحکام مکانیکی و هیدرواستاتیکی با خودِ لوله هم‌سطح است. همین ویژگی، الکتروفیوژن را به انتخاب اول شبکه‌های انتقال گاز طبیعی، سامانه‌های توزیع آب شرب، خطوط فاضلاب ثقلی و تحت فشار، و پروژه‌های استخراج و تزریق سیالات شیمیایی تبدیل کرده است.
مبانی عملکرد و اجزای کلیدی
-
کوپلر یا اتصال: قطعه‌ای از پلی‌اتیلن رده PE100 یا بالاتر که در دل دیواره‌اش، سیم‌پیچ مسی با روکش مقاوم جانمایی شده است.
-
جعبه کنترل (Control Box): منبع تغذیهٔ هوشمند که ولتاژ 8 تا 48 ولت را با جریان ثابت یا پالس مدولاسیون‌شده به کوپلر می‌فرستد و هم‌زمان پارامترهای دما، زمان و مقاومت مدار را پایش میکند.
-
کُد شناسایی یا بارکد: روی هر اتصال درج میشود و دستگاه جوش، ولتاژ و مدت زمان بهینه را بنا به سایز، SDR و دمای محیط از آن استخراج میکند.
-
ابزار آماده‌سازی: تراشه‌بردار مکانیکی، گیج شیار، تمیزکننده ایزوپروپانول و گیره‌های ترازکننده که تضمین می‌کنند هیچ اکسید، خراش یا نابالانسی مانع پیوند ملکولی نشود.
مراحل اجرایی گام‌به‌گام
-
برش و پخ‌زنی دقیق با کاتر گرد یا گیوتین؛ برش اریب یا له‌شدگی لبه، توزیع یکنواخت حرارت را مختل میکند.
-
تراش سطحی (Scraping) دو سر لوله تا عمق 0٫2 تا 0٫4 میلیمتر برای حذف لایهٔ اکسید و ناخالصی.
-
تمیزکاری شیمیایی با پارچه فاقد الیاف و محلول IPA 99٪؛ تماس دست با سطح تراشیده ممنوع است.
-
جاگذاری در کوپلر و قفل گیره‌ها؛ فاصلهٔ حداقلی از انتهای لوله توسط خط راهنما روی اتصال مشخص میشود.
-
اتصال کابل‌ها و اسکن بارکد؛ دستگاه براساس دادهٔ بارکد، چرخهٔ جوش را آغاز میکند.
-
فرآیند گرمایش؛ مقاومت اهمی سیم‌پیچ، گرما را یکنواخت به محیط حلقوی منتقل میکند و مذاب دو سطح، در هم ادغام میشود.
-
دورهٔ خنک‌کاری تحت گیره؛ تا رسیدن دما به زیر 20 °C لوله نباید جابه‌جا شود.
-
بازرسی بصری و آزمون فشار؛ حلقهٔ بَرزدهٔ پلی‌اتیلن در دو لبه شاخص ذوب کامل است. سپس تست هیدرواستاتیک یا پنومتیک مطابق ISO 1167 یا EN 1359 انجام میشود.
مزایا و برتری‌های رقابتی
-
آببندی ۱۰۰ ٪ و دوام ۵۰ سال در فشارهای تا 16 بار.
-
عدم نیاز به ژنراتورهای بزرگ شعله و حذفیّت خطر جرقه در محیط‌های انفجاری.
-
امکان اتصال لوله‌های غیرهم‌قطر و قطعات شکلدار (زانو، سه‌راه، فلنج‌آداپتور).
-
مقاومت بالا در زلزله، رانش زمین و نشست‌های ناهمگون بستر.
-
قابلیت ردیابی دادههای جوش برای مستندسازی پروژه (Data-Logging).
-
سازگاری کامل با استانداردهای IGS، ASTM F1055 و DVS 2207.
جدول ۱ – مقایسهٔ روش‌های متداول جوش پلی‌اتیلن
| ویژگی/روش | الکتروفیوژن | جوش لب‌به‌لب (Butt Fusion) | کوپلر مکانیکی |
|---|---|---|---|
| رِنج سایز استاندارد | 20–630 mm | 63–2000 mm | 20–315 mm |
| کنترل کیفیت خودکار | دارد (بارکد) | ندارد | ندارد |
| اتصال لوله‌های غیرهم‌قطر | بله با ریدوسر | خیر | محدود |
| تجهیزات میدانی | سبک و پرتابل | سنگین (Hydraulic) | متوسط |
| حساسیت به شرایط محیطی | کم | متوسط | کم |
| هزینه در سایز بزرگ | بالا | پایین‌تر | متوسط |
| طول عمر طراحی | ≥ ۵۰ سال | ≥ ۵۰ سال | ۲۵ تا ۴۰ سال |

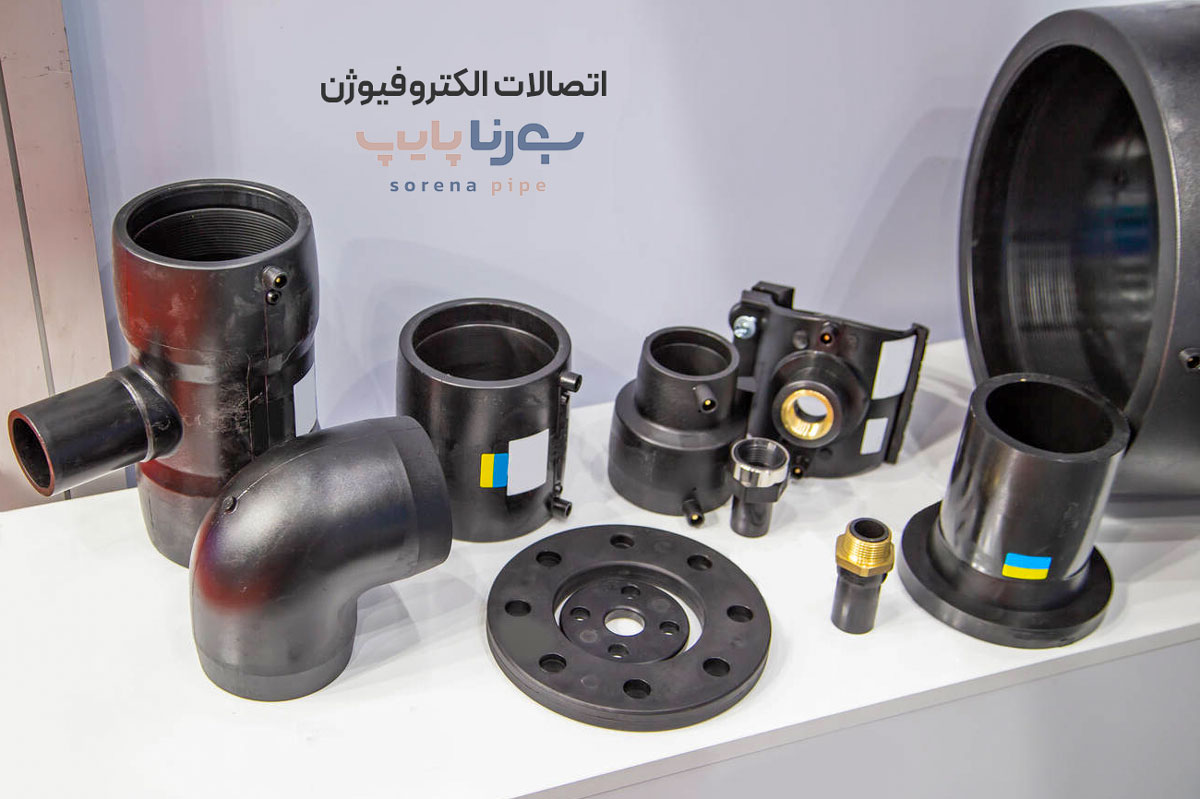

انواع اتصالات و گسترهٔ کاربرد
-

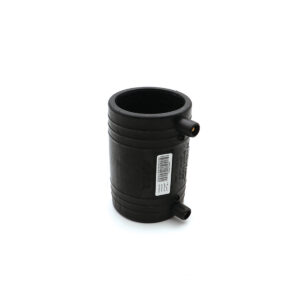

کوپلر مستقیم (Straight Coupler): پرمصرف‌ترین نوع، مناسب ترمیم شکستگی‌های خط.
-

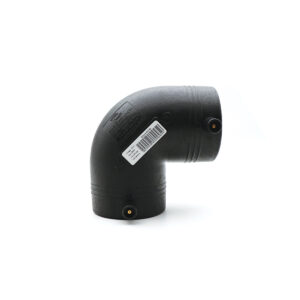

زانو ۴۵° و ۹۰°: مدیریت تغییر جهت در شبکه‌های شهری و مجتمع‌های پتروشیمی.
-

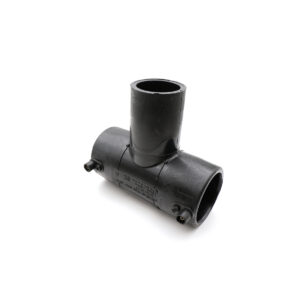

سه‌راه مساوی و کاهنده: انشعاب‌گیری بدون افت فشار محسوس.
-

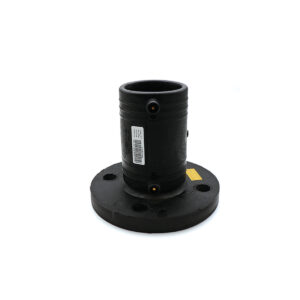

فلنج آداپتور و انت کپ: اتصال به شیرآلات فلزی، مخازن یا مسدودسازی انتهایی.
-

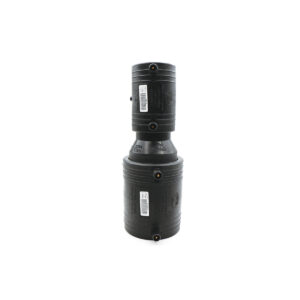

ریدوسر هم‌مرکز: تغییر قطر برای عبور از موانع سازه‌ای یا توازن نرخ جریان.
جدول ۲ – رده‌بندی فشار/سایز برای کوپلرهای PE100
| سایز (میلیمتر) | SDR11 (PN16) | SDR17 (PN10) |
|---|---|---|
| 20 – 125 | ✔ | ✔ |
| 140 – 250 | ✔ | ✔ |
| 280 – 400 | ✔ | — |
| 450 – 630 | — | ✔ |
علامت «✔» نشان‌دهندهٔ تولید تجاری و موجودی متداول بازار است.
کنترل کیفی و آزمون‌های غیرمخرب
روش‌های NDT نظیر التراسونیک اسکن مدور (PAUT)، وایرلس مقاومت‌سنجی حلقوی و آزمون فشار مرحله‌ای با نشت‌یابی گاز ردیاب، جایگزین برش مخرب شده‌اند. استفاده از این فناوری‌ها نه‌تنها ضریب اطمینان بهره‌برداری را بالا می‌برد بلکه هزینه و زمان Outage شبکه را نیز کاهش می‌دهد. در پروژه‌های انتقال گاز ترش، ارزیابی نابجایی مولکولی (Molecular Displacement) توسط FTIR برای اطمینان از عدم تردی ناشی از H₂S انجام میشود.
پارامترهای بحرانی در موفقیت جوش
-
تنظیم ولتاژ متناسب با دمای محیط؛ هر 10 °C کاهش دما، زمان جوش را حدود 10 ٪ افزایش می‌دهد.
-
حداکثر بیضی بودن مجاز لوله قبل از تراش ≤ 1٫5 ٪ قطر اسمی.
-
رطوبت نسبی کارگاه زیر 80 ٪؛ بخار آب می‌تواند حباب داخلی ایجاد کند.
-
یکسانی ردهٔ مواد (Material Compatibility)؛ ترکیب PE80 با PE100 مجاز نیست مگر اتصال دارای لایه انتقالی باشد.
-
فضای خالی حلقوی (Interfacial Gap) کمتر از 0٫2 mm؛ گیره‌های تثبیت باید تا پایان سردشدن بسته بمانند.
چالش‌های زیست‌محیطی و مدیریت پسماند
المنت فلزی داخل کوپلر باعث میشود بازیافت کامل اتصال دشوار باشد؛ ازاین‌رو بازیافت‌کنندگان مجاز، معمولاً ابتدا فلز را با روش القاپذیری جداسازی کرده و سپس پلی‌اتیلن خالص را برای تولید لوله‌های غیرحساس (مانند پوشش کابل) استفاده می‌کنند. بهینه‌سازی طراحی المنت و کاهش جرم مس، مسیر اصلی کاهش ردپای کربنی در نسل جدید کوپلرهاست. همچنین پژوهش‌ها روی کوپلرهای بیوالکتروپلیمر با ترکیب PLA/PE در حال توسعه است تا قابلیت کمپوست‌پذیری نسبی فراهم شود.
آیندهٔ فناوری الکتروفیوژن
-
کوپلرهای هوشمند RFID: ثبت خودکار شماره پروژه، موقعیت GPS و دیتا لاگر درون اتصال برای رهگیری تمام عمر خط.
-
سیستم‌های انرژی جنبشی: بازیافت گرمای تلف‌شده کوپلر و تبدیل آن به الکتریسیته برای تغذیه حسگرهای فشار.
-
ربات‌های نصب درون‌شبکه‌ای: انجام تراش، تمیزکاری و جوش از داخل لوله به ویژه در قطرهای بزرگ شهری، بدون حفاری گسترده.
-
مواد نانوکامپوزیت PE100-RC: مقاومت بالاتر در برابر ترک خزشی و کاهش ضخامت دیواره، که به معنی اتصال سریع‌تر و سبک‌تر است.
نکات کلیدی برای انتخاب و خرید
-
اعتبار گواهی‌نامه: مطمئن شوید اتصال دارای علامت کیفیت ISO 9001 و گواهی تست نوعی (Type Test) طبق EN 1555 یا EN 12201 باشد.
-
دقت بارکد: بارکد چاپ لیزری واضح همراه با شماره سری ساخت، تضمین ردگیری محصول است.
-
بسته‌بندی دو لایهٔ UV-Proof: تابش مستقیم آفتاب باعث تخریب زنجیرهٔ پلیمر و کاهش عمر مفید میشود.
-
پشتیبانی فنی سازنده: وجود نرم‌افزار محاسبه زمان جوش براساس دمای محیط و قطر لوله، ریسک خطای اپراتور را کاهش می‌دهد.
-
هماهنگی SDR اتصال و لوله: اختلاف بیش از یک رده SDR باعث تمرکز تنش در محل جوش خواهد شد.
تمام بها؛ همراه مطمئن پروژه‌های الکتروفیوژن
مجموعه «تمام بها» به‌عنوان یکی از تأمین‌کنندگان معتبر اتصالات الکتروفیوژن در کنار سایر عرضه‌کنندگان بازار، گستره‌ای کامل از کوپلرها، زانوها و سهراهیهای PE100 را در سایزهای 20 تا 400 میلیمتر با گواهی اصالت ارائه میکند و با تیم مهندسی مجرب، پشتیبانی فنی و آموزش کارگاهی را به پیمانکاران، صنعتگران و واحدهای بهره‌بردار عرضه می‌دارد تا اجرای پروژه‌های انتقال سیالات شما با بالاترین ضریب اطمینان عملیاتی همراه باشد.
پرسش و پاسخ:
چرا اتصالات الکتروفیوژن تمام بها بهترین گزینه برای خطوط انتقال گاز و آب است؟
بهدلیل آببندی ۱۰۰٪، عمر طراحی ≥۵۰ سال و ثبت خودکار دادههای جوش، خیال شما را از نشتی و توقف خط تولید آسوده میکند.
اتصالات الکتروفیوژن تمام بها در چه سایزها و ردههای فشاری عرضه میشود؟
کوپلرها، زانوها و سهراهیهای PE100 ما سایز ۲۰ تا ۴۰۰ میلیمتر را با SDR11 (PN16) و SDR17 (PN10) پوشش میدهند.
چگونه میتوانم این محصول را خریداری کنم و آیا ارسال به سراسر ایران انجام میشود؟
فقط کافیست سفارش خود را بهصورت تلفنی یا از طریق وبسایت ثبت کنید؛ ما ظرف ۲۴–۷۲ ساعت به تمام نقاط ایران ارسال میکنیم.
آیا محصولات تمام بها گواهی اصالت و تست کیفیت دارند؟
بله، تمام اقلام با گواهی ISO 9001، تست نوعی EN 1555/12201 و بارکد رهگیری اصالت تحویل می‌شوند.
