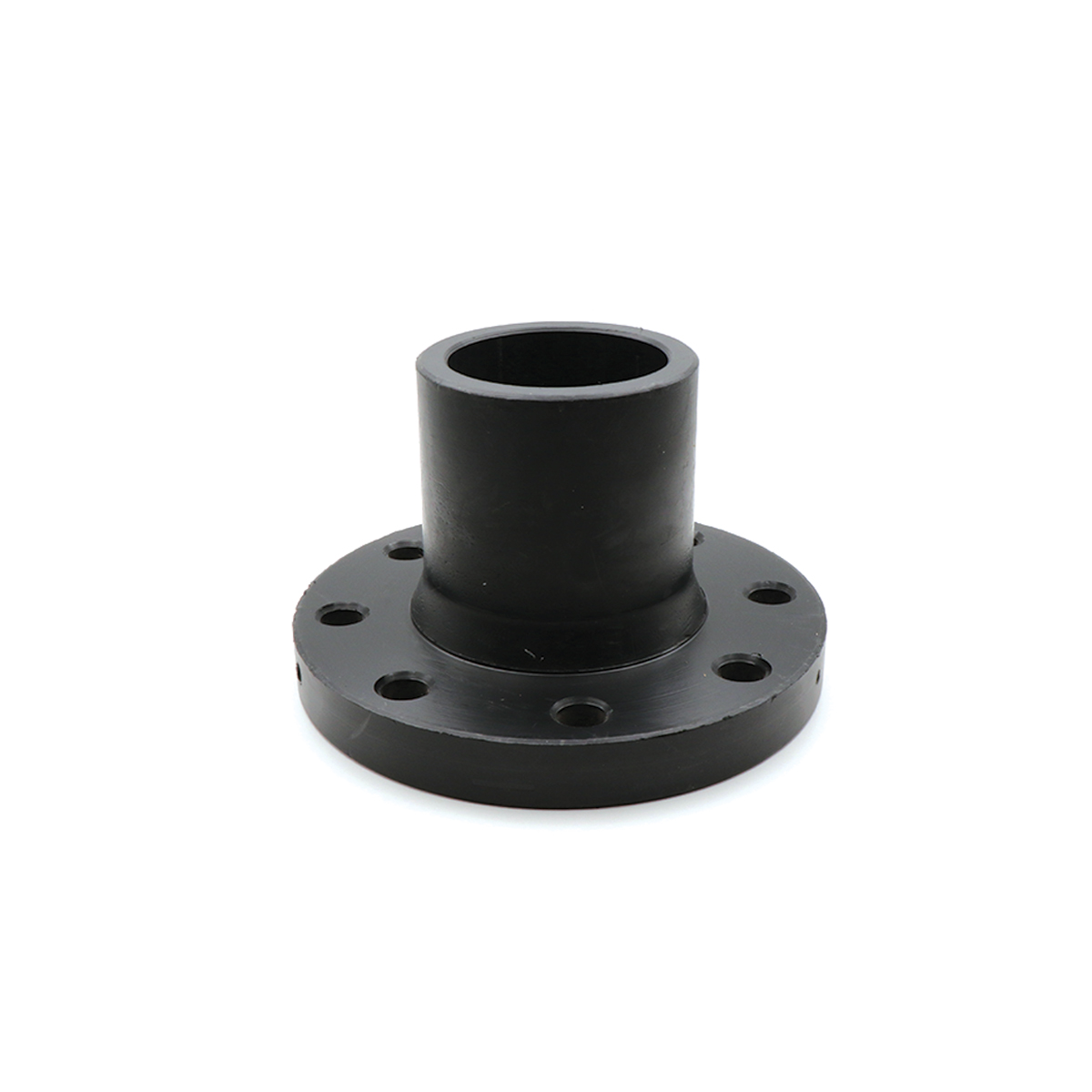

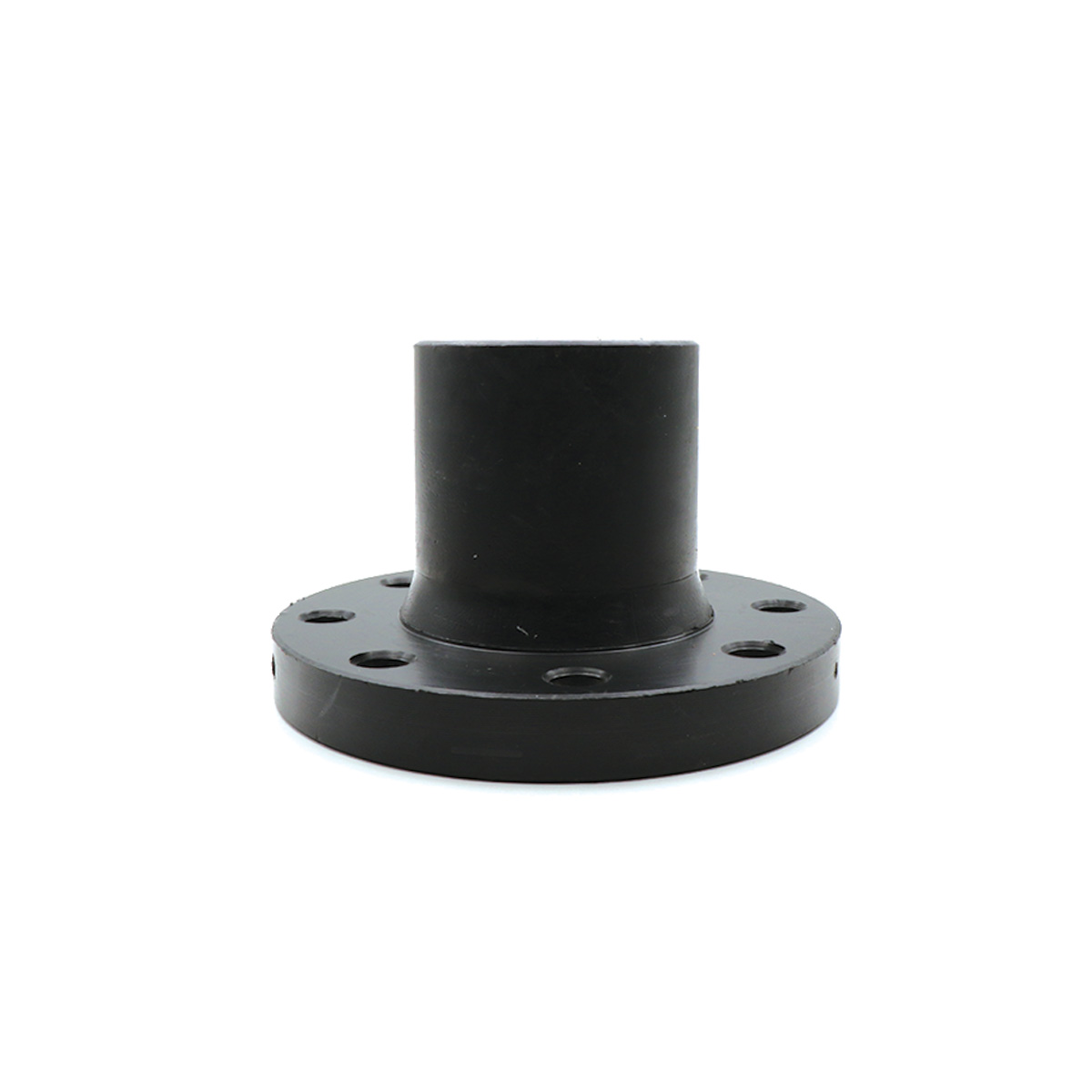

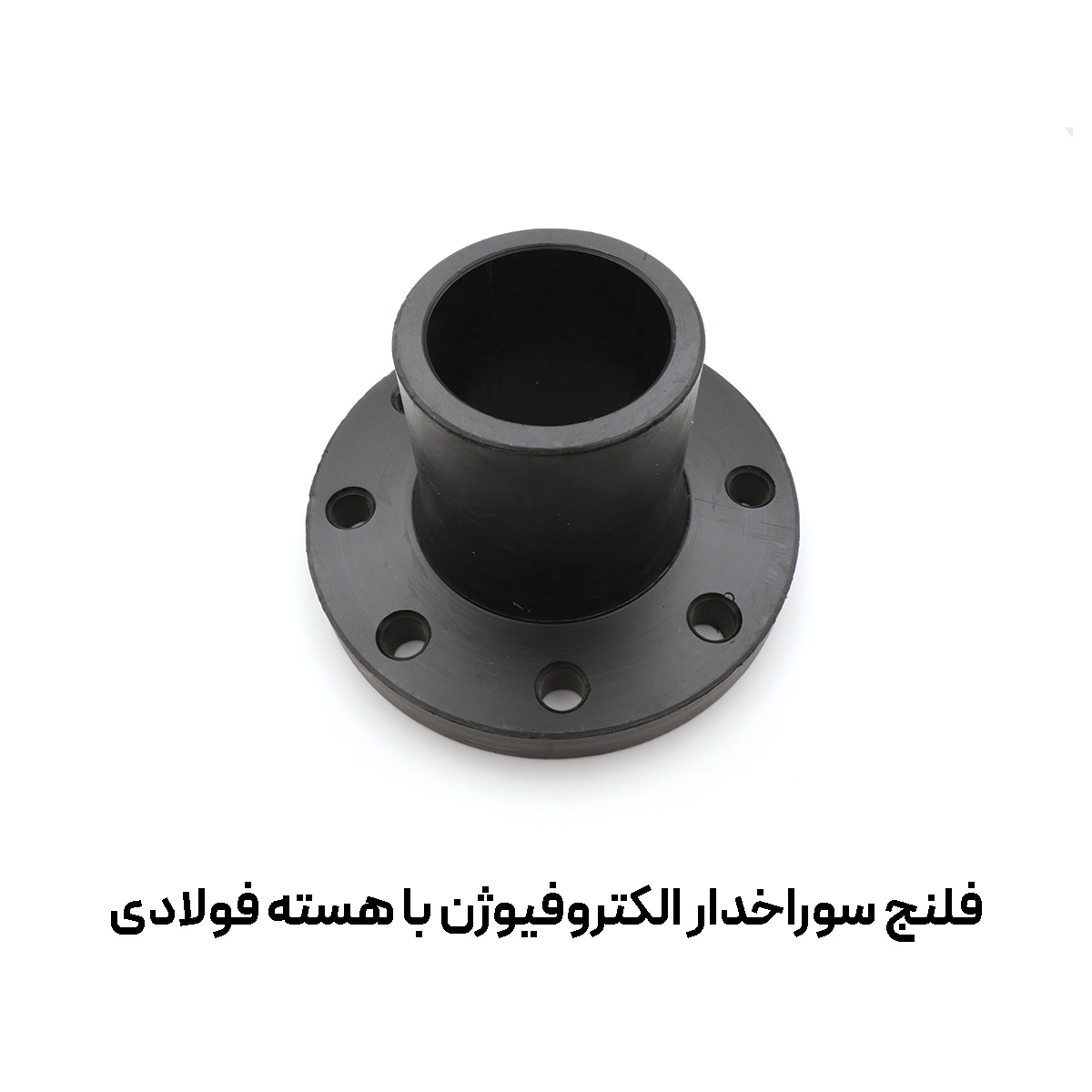

فلنج سوراخدار الکتروفیوژن با هسته فولادی، راهکاری یکپارچه برای ایجاد اتصال فلنجیِ مطمئن میان لوله‌های پلی‌اتیلن و تجهیزات فلزی است. ترکیب هوشمندانه‌ی بدنه‌ی PE100 و رینگ فولادی ماشین‌کاری‌شده، ضمن فراهم‌کردن استحکام مکانیکی بالا، آببندی پایدار و نصب سریع را ممکن می‌سازد؛ به‌ویژه در خطوط آب، فاضلاب، آبیاری تحت فشار و مدارهای پمپاژ که توقف طولانی‌مدتِ بهرهبرداری هزینه‌زا است.
فلنج سوراخدار الکتروفیوژن چیست؟
در این اتصال، یک رینگ فولادی مقاوم درون بدنه‌ی پلی‌اتیلنی قرار می‌گیرد و سیم‌پیچ گرمایی الکتروفیوژن، پیوند مولکولیِ بدنه با لوله PE را ایجاد می‌کند. نتیجه، اتصالی است که:
- الگوی سوراخکاری استاندارد فلنج را ارائه می‌دهد و به‌سادگی با پیچ و مهره به شیرآلات، پمپ‌ها، مخازن و تجهیزات فلزی متصل میشود.
- به رینگِ پشتیبانِ جداگانه نیازی ندارد و همین موضوع سرعت نصب و دقت هممحوری (Alignment) را افزایش می‌دهد.
- با پوشش کامل پلی‌اتیلنی، سطح فلزی را از خورندگی محیطی دور نگه می‌دارد.
مزایا و ارزش‌های کاربردی
- نصب سریع و ساده: تنها با پیچ و مهره و دستگاه الکتروفیوژن؛ بدون ابزارهای پیچیده.
- استحکام مکانیکی بالا: هسته فولادی، تحمل بار پیچ‌ها و نیروهای کششی را تضمین می‌کند.
- مقاومت شیمیایی و خوردگی: بدنه‌ی PE100 و پوشش کامل بر روی هسته، دوام را در محیط‌های مرطوب و خورنده افزایش می‌دهد.
- کاهش رسوب و افت فشار: سطوح داخلی صافِ پلی‌اتیلن، ته‌نشینی را کم می‌کند.
- تاب‌آوری در فضای باز: پایداری در برابر UV و ضربه برای پروژه‌های روی‌زمین.
- امکان دمونتاژ و استفاده مجدد: در صورت تغییر طراحی، بازکردن پیچ‌ها و به‌کارگیری دوباره قطعه، ساده و کم‌هزینه است.
مشخصات عمومی و دامنه فنی
| ویژگی | شرح |
|---|---|
| سایز اسمی (DN) | 63 تا 400 میلی‌متر |
| استاندارد بدنه/اتصال | بدنه الکتروفیوژن مطابق رویه‌های DIN برای اتصالات PE |
| الگوی سوراخکاری فلنج | PN10/PN16 بر اساس EN 1092-1 / DIN 2501 |
| متریال هسته | فولاد کربنی گروه ST37 / S235JR با ماشین‌کاری دقیق |
| متریال بدنه | پلی‌اتیلن سنگین PE100 پایدارشده در برابر UV |
| سازگاری با SDR لوله | SDR11 و SDR17 (بنا بر راهنمای سازنده) |
| روش آببندی | گسکت الاستومری متناسب با سیال (EPDM/NBR) |
| بازه دمای کاری متعارف | خطوط آب شهری و آبیاری در محدوده دمای محیط (مطابق دیتاشیت سازنده) |
| قابلیت بازیافت | امکان دمونتاژ و استفاده مجدد به‌کمک اتصال پیچ و مهره‌ای |
کاربردها
- اتصال و جداسازی سریع پمپ‌ها، شیرفلکه‌ها، شیرهای یکطرفه و تجهیزات ابزار دقیق.
- تغییر متریال بین لوله پلی‌اتیلن و تجهیزات فلزی در ایستگاه‌های پمپاژ و مخازن.
- شبکه‌های آبرسانی و فاضلاب، خطوط آبیاری تحت فشار، صنایع معدنی و فرآیندی با خورندگی متوسط.
- نقاطی که نیاز به دسترسیِ دوره‌ای برای سرویس یا کالیبراسیون دارند.
مقایسه سریع گزینههای اتصال فلنجی
| شاخص مقایسه | فلنج سوراخدار الکتروفیوژن (هسته فولادی) | فلنج جوشی PE + رینگ آزاد | فلنج تمام‌فلزی روکش‌دار/مکانیکی |
|---|---|---|---|
| سرعت نصب | بالا | متوسط | متوسط |
| نیاز به رینگ پشتیبان | ندارد | دارد | ندارد |
| مقاومت در برابر خوردگی | بسیار خوب (هسته محافظت‌شده) | خوب | متوسط؛ نیازمند پوشش/رنگ |
| هزینه اولیه | متوسط | متوسط تا بالا | متغیر |
| هزینه طول‌عمر | پایین | پایین | بالاتر (رسیدگی ضدزنگ) |
| ریسک خطای نصب | پایین تا متوسط | متوسط | پایین تا متوسط |
| قابلیت استفاده مجدد | دارد | محدود | دارد |
راهنمای نصب مرحله‌به‌مرحله (Best Practice)
- برش و آماده‌سازی لوله: برش گونیا، حذف پلیسه و تمیزکاری.
- تراش سطح (Peeling): لایه‌ی اکسید و آلودگی را با رنده‌زن مخصوص بردارید تا سطحی یکنواخت و تازه ایجاد شود.
- تمیزکاری نهایی: با دستمال بدون پرز و الکل ایزوپروپیل؛ از لمس دستِ بدون دستکش اجتناب کنید.
- علامت‌گذاری عمق ورود و هممحوری: لوله را در وضعیت بدون تنش مکانیکی ثابت کنید.
- جانمایی و فیکسچر: فلنج را روی لوله بنشانید و با بست/کلمپ مخصوص، مجموعه را بدون لقی مهار کنید.
- جوش الکتروفیوژن: دستگاه را طبق بارکد/پارامترهای سازنده تنظیم و سیکل جوش را کامل کنید؛ تا پایان زمان خنک‌کاری به مجموعه نیرو وارد نکنید.
- بستن پیچ و مهره‌ها: پس از خنک‌کاری کامل، با الگوی ضربدری در ۲–۳ مرحله و گشتاور توصیه‌شده‌ی سازنده سفت کنید؛ از واشر مناسب استفاده شود.
- بازرسی نهایی: کنترل هممحوری، آببندی (Leak Test) و وضعیت پین‌های نشانگر جوش.
نکات طراحی و انتخاب
- فشار کاری و کلاس فلنج: الگوی PN10/PN16 را مطابق فشار شبکه و الزامات تجهیز مقابل انتخاب کنید.
- سازگاری شیمیایی: نوع گسکت و بدنه را با توجه به سیال (آب، پساب، محلول‌های شیمیایی رقیق) برگزینید.
- SDR لوله و تلرانس‌ها: تناسب قطر، بیضی‌شدگی و SDR لوله با کوپلینگ الکتروفیوژن را بررسی کنید.
- شرایط محیطی: برای نصب در فضای باز، محافظت مکانیکی در برابر ضربه و تابش مستقیم مدنظر قرار گیرد.
- هممحوری و مهار تنش‌ها: از اسپرِت‌ها/اساپورت مناسب استفاده کنید تا تنش‌های حرارتی و ارتعاشی به اتصال منتقل نشود.
نگهداری و بازرسی دوره‌ای
- بازدید بصریِ دوره‌ای برای کنترل نشتی، وضعیت پیچ‌ها و سلامت گسکت.
- بازسفت‌کردن مرحله‌ای پیچ‌ها در پروژه‌های دمایی/ارتعاشی (طبق دستورالعمل سازنده).
- پرهیز از ضربه مستقیم و مواد شیمیاییِ آسیب‌زا به الاستومر گسکت.
خطاهای متداول و پیشگیری
- آماده‌سازی ناکافی سطح: سبب جوش ناقص میشود؛ تراش مناسب و تمیزکاری را جدی بگیرید.
- عدم استفاده از کلمپ: منجر به بی‌نظمی جوش و نشتی؛ فیکسچر الزامی است.
- بارگذاری حین خنک‌کاری: کاهش استحکام جوش؛ تا پایان زمان تعیین‌شده از هرگونه تنش پرهیز کنید.
- انتخاب پیچ نامناسب: طول بیش از حد یا گرید نامتعارف، به هسته و آببندی آسیب می‌زند؛ از پیچ و مهره استاندارد با واشر تخت استفاده کنید.
ملاحظات پایداری
ماهیت پلی‌اتیلنیِ بدنه، مقاومت خوردگی بالا و امکان دمونتاژ پیچ و مهره‌ای، هزینه‌های تعمیرات و تعویض را در طول عمر کاهش می‌دهد. همچنین قابلیت استفاده‌ی مجددِ تجهیز، پسماند پروژه‌ها را به حداقل می‌رساند.
«تمام بها» به‌عنوان یکی از فروشندگان فلنج سوراخدار الکتروفیوژن با هسته فولادی، آماده‌ی تأمین سایزبندی‌های رایج (DN63 تا DN400) و ارائه‌ی مشاوره‌ی فنی برای انتخاب کلاس فشار، گسکت و الزامات نصب است. با وجود آن‌که این محصول از تأمین‌کنندگان مختلف در بازار موجود است، تیم فنی تمام بها با رویکردی کاربردمحور به شما کمک می‌کند تا گزینه‌ی مناسب پروژه‌ی خود را بر اساس فشار کاری، نوع سیال، شرایط محیطی و برنامه‌ی نگهداشت انتخاب کنید.
پرسش و پاسخ:
این فلنج نسبت به گزینههای سنتی چه مزیتی دارد؟
نصب سریع بدون رینگ پشتیبان، هممحوری دقیق و آببندی پایدار؛ مناسب پروژههایی که توقف بهرهبرداری هزینهزاست.
چه سایزها و الگوی سوراخکاری را پوشش می‌دهد؟
DN63 تا DN400 با الگوی PN10/PN16 طبق EN 1092-1/DIN 2501؛ سازگار با لوله‌های SDR11 و SDR17.
آیا برای خطوط آب، فاضلاب و آبیاری مناسب است؟
بدنه PE100 با پوشش کامل هسته فولادی، مقاومت عالی در برابر خوردگی و مواد معمول؛ مناسب آب، فاضلاب، آبیاری و مدارهای پمپاژ.
چطور از تمام بها خرید کنم و آیا ارسال به سراسر ایران انجام میشود؟
از طریق تماس یا فرم درخواست پیشفاکتور اقدام کنید؛ امکان ارسال به سراسر ایران فراهم است.
