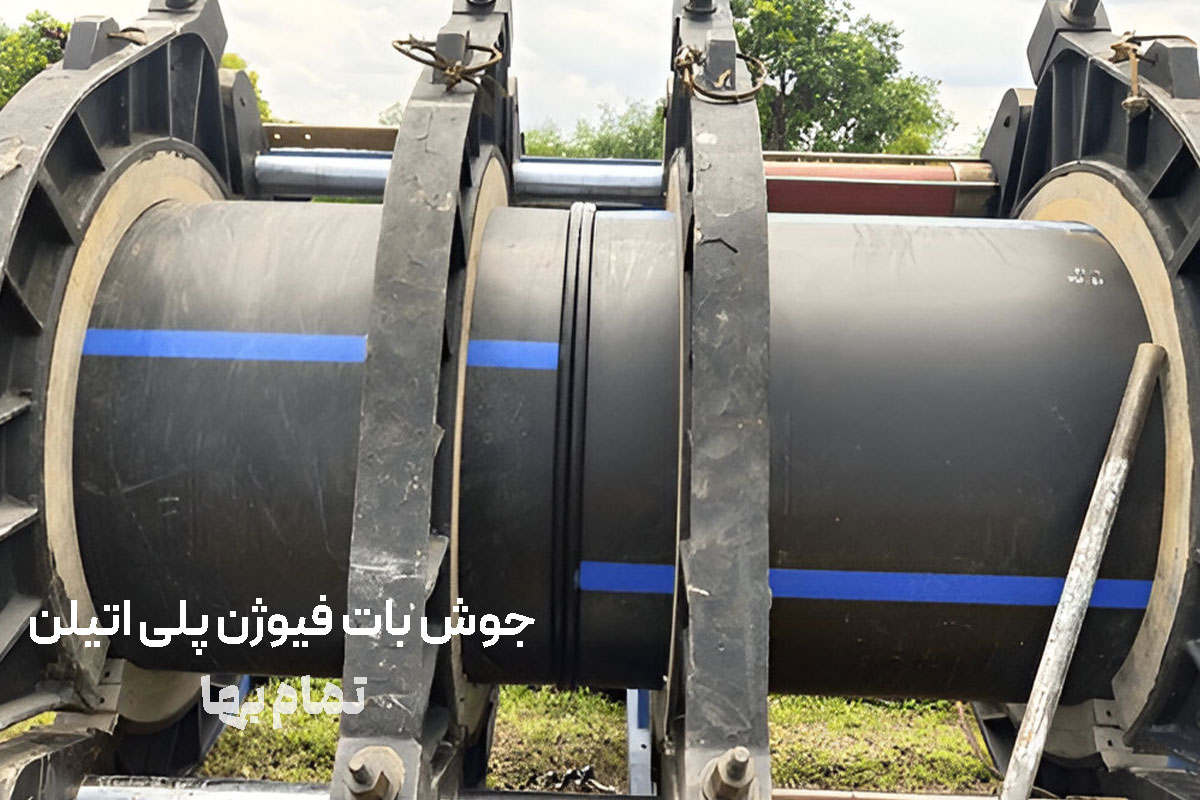

فرآیند جوش لببهلب (بات فیوژن) در لولهها و اتصالات پلیاتیلن از نگاه مهندسی، یکی از مطمئنترین روشهای ایجاد پیوستگی سازهای و هیدرولیکی در شبکههای انتقال سیالات است. در این مقاله، تمام جنبههای فنی و اجرایی این تکنیک—including طراحی، تجهیزات، کنترل کیفیت و مقایسه با گزینههای جایگزین—به صورت گام به گام بررسی میشود.
اهمیت جوش لببهلب در زیرساختهای مدرن
در خطوط انتقال آب، گاز طبیعی، جریانهای دوغاب معدنی و حتی سیستمهای کشاورزی تحتفشار، انتخاب روش اتصال تأثیر مستقیم بر قابلیت اطمینان، ایمنی و هزینه چرخه عمر دارد. جوش لببهلب به دلیل همجنس بودن محل اتصال با بدنه لوله، نقاط تمرکز تنش را حذف و مقاومت در برابر زلزله، نشست خاک و ضربه قوچ را به-طور محسوسی افزایش میدهد. به همین علت، بسیاری از آییننامههای طراحی در سراسر جهان این روش را برای قطرهای متوسط و بزرگ توصیه میکنند.
سازوکار فیزیکی همجوشی
هنگامی که انتهای دو قطعه پلیاتیلن تا بالای دمای نقطه تبلور (حدود ۱۲۵ °C) و در محدوده ۲۰۰–۲۲۰ °C گرم میشود، زنجیرههای پلیمری از حالت بلوری خارج و به ساختار آمورف تبدیل میشوند؛ در این حالت، آزادانه حرکت کرده و در هم نفوذ میکنند. سپس با اعمال فشار کنترلشده، زنجیرهها میان دو قطعه امتزاج یافته و پس از سردشدن مجدد، منطقه جوش در واقع همان ساختار لوله اولیه را بازسازی میکند. اگر دما، فشار یا زمان از مقادیر توصیهشده منحرف شود، عیوبی نظیر جوش سرد، سوختگی پلیمری یا تخلخل پدیدار میگردد.
مراحل اجرای استاندارد
- حمل و انبارش لولهها
پیش از هر چیز، لولهها باید روی تکیهگاههای افقی صاف قرار گیرند تا از تغییرشکل بیضوی جلوگیری شود. ساماندهی صحیح در محل انبار، میزان برادهبرداری در مرحله تراش را کاهش میدهد. - آمادهسازی سطح
- زدودن پلیسه و ذرات با پارچه بدون پرز آغشته به ایزوپروپانول ۹۹٪
- خشککردن کامل سطوح؛ رطوبت میتواند به بخار تبدیل شود و تخلخل ایجاد کند.
- تثبیت و همراستاسازی
فکهای دستگاه، دو لوله را در یک محور قفل میکنند. تلرانس مجاز برای عدم-هممحوری محوری معمولاً کمتر از ۱۰٪ ضخامت جداره است. - تراش مکانیکی (Facing)
صفحه تراش دوار، لایه ای به ضخامت ۰٫۲–۰٫۵ میلیمتر از هر دو انتها برمیدارد؛ نشانه پایان تراش، خروج تراشه یکنواخت و تماس کامل تیغه با هر دو لوله است. - گرمکردن (Soak)
با قرار دادن هیتر روکش تفلون شده، فشار اولیه (Bead Up) ایجاد میشود تا لبۀ پُرز شکل بگیرد. سپس فشار کاهش مییابد تا گرما در عمق نفوذ کند. جدول زیر نمونه زمانهای مرجع برای پلیاتیلن PE100 را نشان میدهد:
| قطر خارجی (میلیمتر) | فشار مرحله Bead Up (Bar) | زمان نفوذ حرارتی (ثانیه) |
|---|---|---|
| 110 | 0.15 | 40 |
| 250 | 0.10 | 80 |
| 400 | 0.08 | 120 |
- انتقال سریع (Change-over)
فاصله زمانی بین خروج هیتر و تماس دوباره دو انتها باید حداکثر 8 ثانیه برای اقطار کوچک و 12 ثانیه برای اقطار بزرگ باشد. - اعمال فشار جوش (Fusion)
فشار نهایی طبق استاندارد (مثلاً 0.15 Bar برای قطر 250 میلیمتر، SDR 11) تنظیم میشود تا دو تاج جوش متقارن بیرونی تشکیل گردد. - خنکسازی تحت فشار
پیش از دستکاری یا جابهجایی، زمان خنککاری حداقل 10 دقیقه برای هر 25 میلیمتر ضخامت توصیه میشود. قرار دادن لوله در سایه و دور از جریان باد به یکنواختی سرمایش کمک میکند.
تجهیزات و فناوریهای نوین
- دستگاههای CNC تمامهیدرولیک: با ورود پروفایل فشار/دما از پیش ذخیرهشده، خطای اپراتوری به حداقل میرسد.
- سیستمهای ثبت داده: حسگرهای دیجیتال، نمودار پیوسته فشار–زمان تولید میکنند که برای رهگیری کیفیت و بازرسی پروژه ضروری است.
- هیترهای القایی: در نسل جدید دستگاهها بهجای المنت مقاومتی از گرمایش القایی استفاده میشود که کنترل دقیقتر دما و گرمکردن یکنواخت سطح را فراهم میسازد.
کنترل کیفیت و آزمونها
- بازرسی بصری: یکنواختی تاج بیرونی، نبود ترک سطحی و تقارن حلقه جوش شاخص اولیه سلامت اتصال است.
- آزمون تخریب کوتاهمدت (Burst Test): بخشی از لوله جوششده تحت فشار تا حد پارگی آزمون میشود؛ محل شکست باید خارج از ناحیه جوش باشد.
- آزمون خمش سهنقطهای: برای پروژههای حساس گاز، نمونه بریده شده تا زاویه 180° خم میشود؛ هیچ-گونه جدایش لایه نباید مشاهده شود.
- ثبت و مستندسازی: هر جوش با کد یکتا، مشخصات اپراتور، دستگاه، زمان و نتایج آزمون در دفترچه جوش ثبت میشود که بخشی از مدارک تحویلی به کارفرما محسوب میشود.
عیوب رایج و روش رفع
| عیب | علت محتمل | اقدام اصلاحی |
|---|---|---|
| جوش سرد | فشار ناکافی یا زمان تغییر هیتر طولانی | بریدن و جوش مجدد با پارامتر صحیح |
| سوختگی پلیمر | دمای هیتر بالاتر از حد مجاز | تنظیم ترموستات، تعویض روکش تفلون |
| تخلخل مرکزی | رطوبت موجود در لوله یا هوای محبوس | خشک کردن لوله، رعایت فشار یکنواخت |
| عدم-هممحوری | بستر ناهموار یا فک فرسوده | سرویس دستگاه، استفاده از فاصلهگذار |
استانداردها و دستورالعملهای مرجع
- ISO 21307: سه پروفایل فشار (کم، دومرحلهای، بالا) با جدول دقیق زمان/فشار
- DVS 2207-1: رویکرد فشار کم؛ تاکید بر عمر 100 ساله لوله
- ASTM F2620: پروتکل آمریکای شمالی با زمان خنککاری کوتاهتر
- استاندارد ملی ایران ۱۸۶۴۸: تطبیق یافته با اقلیم و الزامات پروژههای آب و گاز داخلی
تربیت اپراتور بر اساس این اسناد و اخذ گواهی معتبر، پیششرط ورود به کارگاههای بزرگ محسوب میشود.
مقایسه با روشهای دیگر
| ویژگی | لببهلب | الکتروفیوژن | سوکتی |
|---|---|---|---|
| استحکام | برابر با لوله | نزدیک به لوله | مناسب فشار کم |
| هزینه اتصال در پروژه بلند | پایین | بالا (کوپلر گران) | متوسط |
| نیاز به فضای کاری | زیاد | کم | کم |
| قابلیت اتصال قطر نامساوی | خیر (نیاز به تبدیل) | بله | محدود |
| سرعت در قطر بزرگ | متوسط | سریع | n/a |
نکات طراحی و بهرهبرداری
- فاصله جوشها: در خطوط فشارگذاری موضعی، حداقل سه برابر قطر لوله باید بین دو جوش متوالی فاصله باشد تا تمرکز حرارتی کم شود.
- پیشگرمایش محیطی: در دمای محیط زیر ۵ °C، محفظه موقت گرم یا هیتر هوای گرم توصیه میشود.
- حفاظت کاتدیک: در زیرساخت گاز، چون اتصال فلزی در کار نیست، جوش لببهلب نیازی به حفاظت ندارد ولی ممکن است فلنجهای انتهایی چنین الزامی داشته باشند.
- پایش دورهای: در خطوط انتقال آب شرب، تست هیدرولیکی دورهای طبق استاندارد EN 805 انجام میشود تا وقوع نشتی احتمالی سریعاً رصد گردد.
آینده بات فیوژن
- رباتهای جوش در ترانشه: هدایت از راه دور، کاهش مخاطرات ایمنی.
- پلیمرهای هوشمند با حسگر نوری: امکان تشخیص عیب درون خطی بدون توقف سرویس.
- مدلسازی دیجیتال (Digital Twin): ترکیب اطلاعات لحظهای دستگاه جوش با CFD برای پیش-بینی عمر مفید اتصال.
جمعبندی
جوش لببهلب پلیاتیلن، با ایجاد اتصال همگن و مقاوم، ستون فقرات بسیاری از شبکههای انتقال سیالات در جهان است. رعایت سه متغیر کلیدی—دما، زمان، فشار—در کنار تجهیزات کالیبره و اپراتور آموزشدیده، ضامن عملکرد درازمدت و بدون نشتی این روش خواهد بود. انتخاب صحیح بین لببهلب، الکتروفیوژن یا سوکتی نیز باید بر پایه قطر، شرایط اجرا و چشمانداز هزینههای نگهداری انجام گیرد. به کارگیری استانداردهای معتبر و استفاده از فناوریهای نوظهور همچون ثبت داده دیجیتال و هیتر القایی، مسیر را برای شبکههای زیرساختی ایمنتر، اقتصادیتر و پایدارتر هموار میکند.
پرسش و پاسخ:
جوش لببهلب یا بات فیوژن چیست و چرا در زیرساختهای سیالات بهعنوان روش برتر توصیه میشود؟
بات فیوژن فرآیندی است که در آن دو سر لوله پلیاتیلن پس از گرم شدن تا حدود ۲۰۰ – ۲۲۰ °C و اعمال فشار یکنواخت، به طور کامل به یکدیگر میپیوندند. از آنجا که محل اتصال همجنس با بدنه لوله است، نقاط تمرکز تنش حذف شده و مقاومت در برابر زلزله، نشست خاک و ضربه قوچ بهمراتب افزایش مییابد. به همین دلیل برای قطرهای متوسط و بزرگ، آییننامههای بینالمللی این روش را ترجیح میدهند.
چه پارامترهایی بیشترین تأثیر را بر کیفیت جوش لببهلب دارند؟
سه متغیر کلیدی—دما، فشار و زمان—اگر در محدوده توصیهشده استاندارد (مثل ISO 21307) کنترل شوند، اتصال همگن و بدون نشتی حاصل میشود. همراستاسازی دقیق قطعات، تمیزی سطوح، و خنکسازی تحت فشار نیز برای جلوگیری از عیوبی مانند جوش سرد، سوختگی پلیمری یا تخلخل ضروریاند.
متداولترین عیوب جوش بات فیوژن کداماند و چگونه میتوان از آنها جلوگیری کرد؟
عیوب شاخص شامل جوش سرد (فشار ناکافی یا تأخیر در اتصال)، سوختگی پلیمر (دمای هیتر بیش از حد)، تخلخل مرکزی (رطوبت یا هوای محبوس) و عدم هممحوری است. کالیبراسیون منظم دستگاه، خشککردن لولهها، رعایت فشار/دما طبق دستورالعمل، و سرویس فکهای گیره اصلیترین اقدامات پیشگیرانه هستند.
چه استانداردها و مستندسازیهایی برای اعتبارسنجی جوش لببهلب باید رعایت شود؟
مهمترین مراجع فنی شامل ISO 21307، DVS 2207-1، ASTM F2620 و استاندارد ملی ایران ۱۸۶۴۸ هستند. هر جوش باید با کد یکتا، مشخصات اپراتور، پروفایل فشار–زمان، و نتایج آزمونهای کنترل کیفیت (نمودار داده یا تست انفجار) ثبت و در پایان پروژه به کارفرما تحویل شود.
