سه راه تبدیل پلی اتیلن

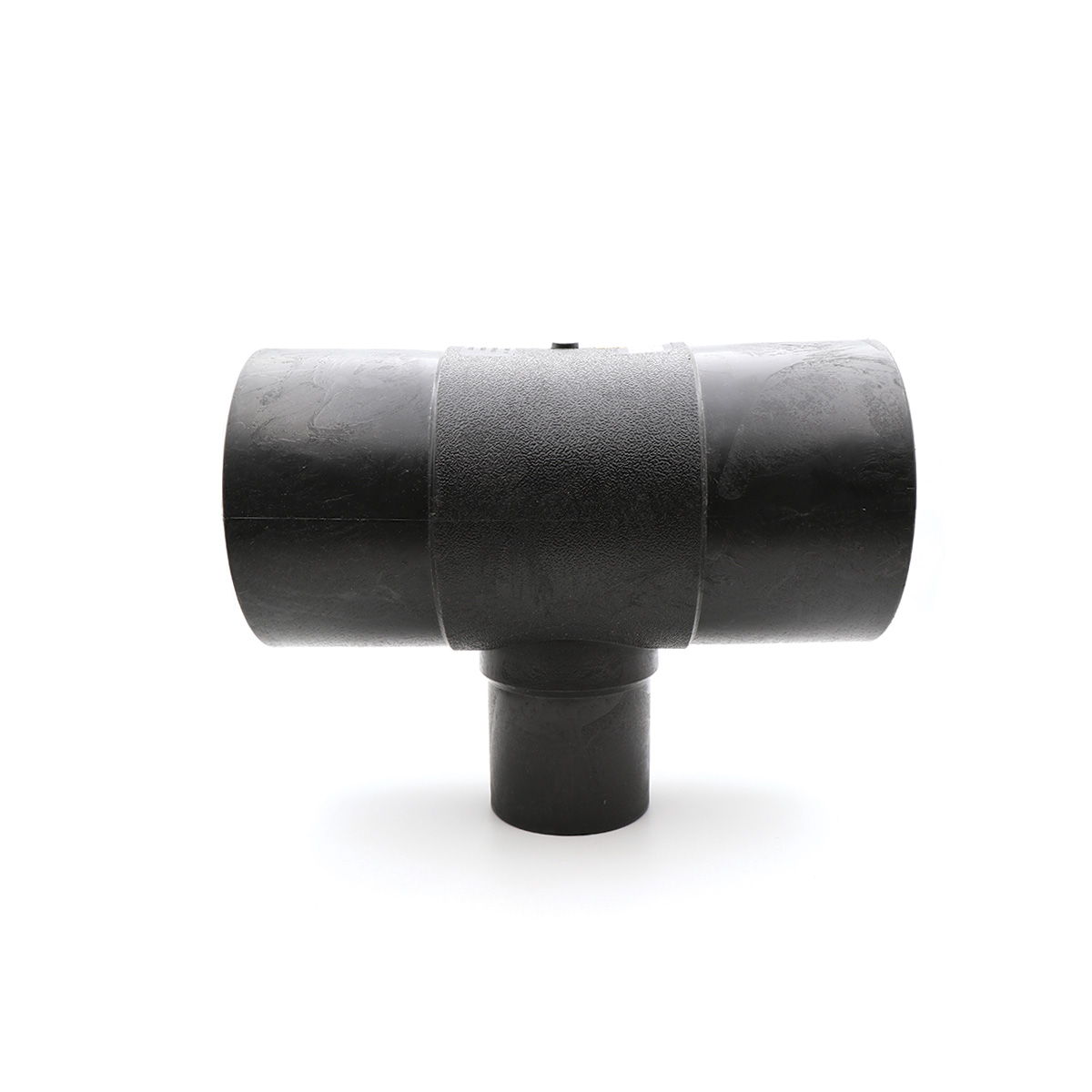

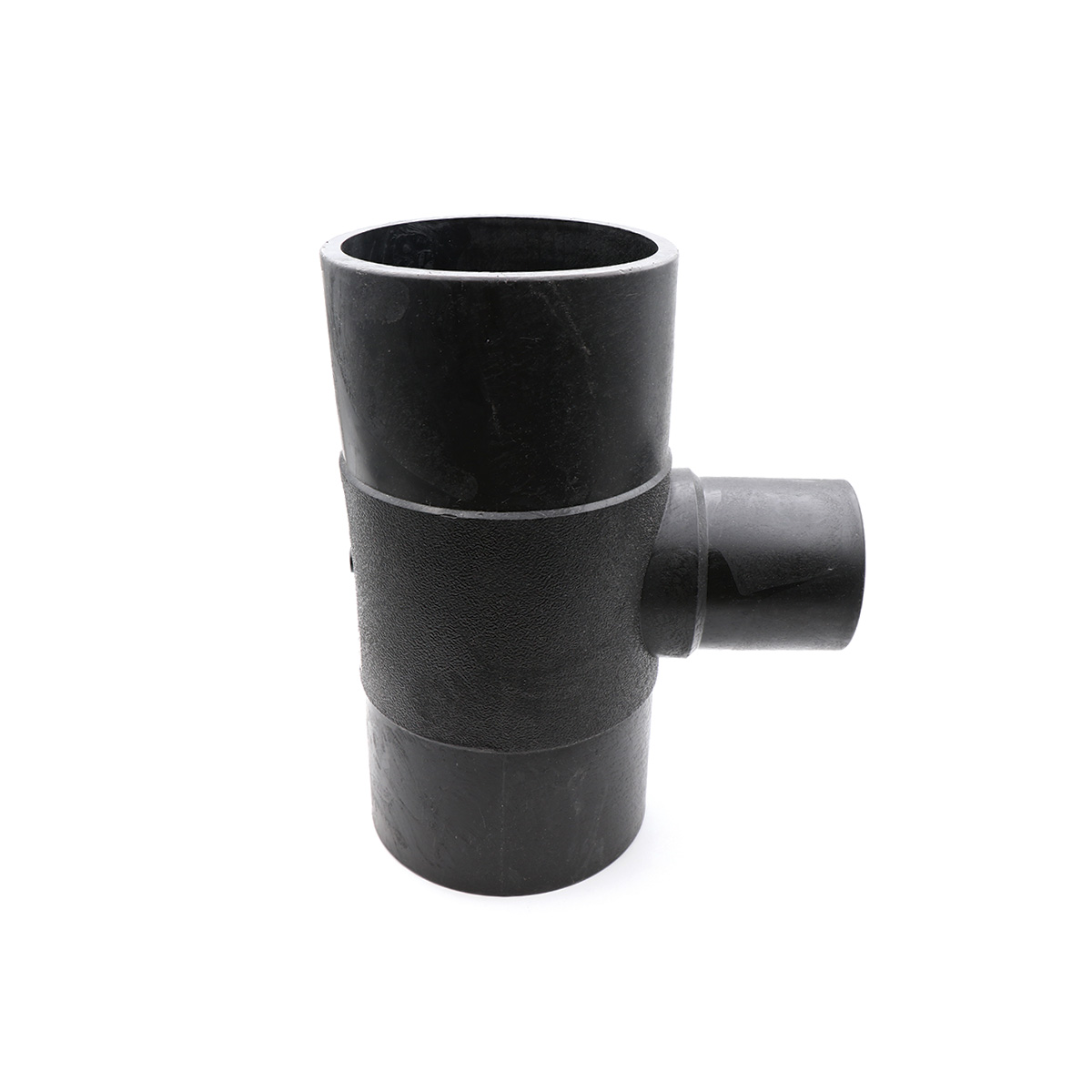

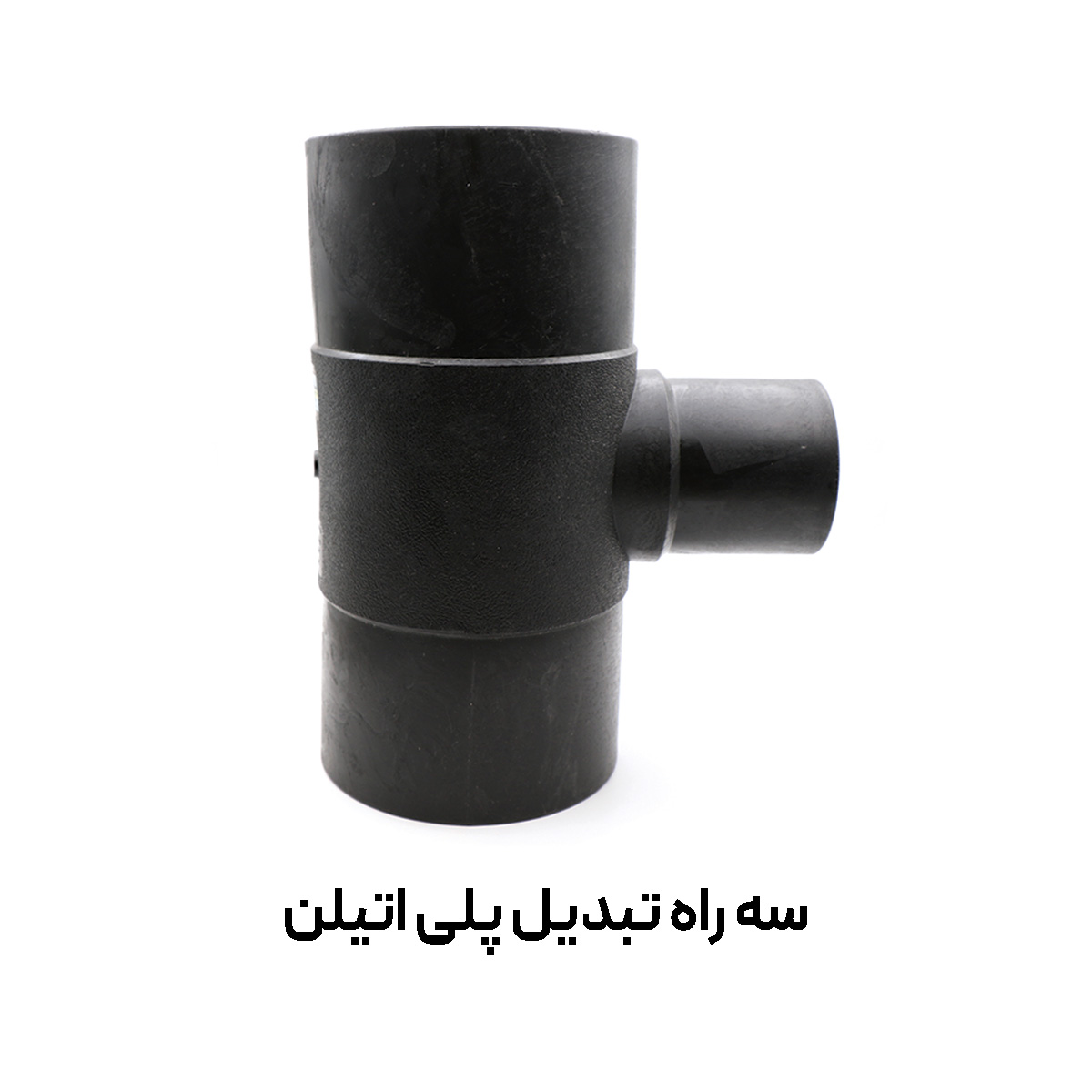

سه راه تبدیل پلی اتیلن (Reducing Tee) یکی از اتصالات کلیدی در شبکه‌های لوله‌کشی تحت فشار است که با سه دهانه خود، امکان انشعاب‌گیری و تغییر سایز را فراهم می‌کند. در این اتصال، دو دهانه هم‌سایز و هم‌راستا بوده و دهانه سوم با قطری کوچک‌تر طراحی می‌شود تا دبی و فشار در شاخه فرعی مدیریت شود. بدنه از پلی اتیلن PE100 تولید می‌شود و برای کاربری‌های آب‌رسانی، فاضلاب، نفت، گاز و پتروشیمی به‌دلیل دوام مکانیکی و شیمیایی بالا بسیار پرمصرف است.

سه‌راه تبدیل پلی اتیلن چیست؟

سه‌راه تبدیل جوشی فشار قوی، نوعی اتصال نامساوی از جنس PE100 است که به‌کمک دو فناوری اصلی جوشکاری—الکتروفیوژن و بات‌فیوژن—به خط اصلی متصل می‌شود. ساختار مولکولی و چگالی مناسب PE100 باعث می‌شود این قطعه در برابر ضربه، سایش، خوردگی شیمیایی، شوک‌های فشاری و تغییرات دمایی مقاوم باشد و آب‌بندی مطمئن در طول عمر بهره‌برداری ارائه دهد.

مزایا و ویژگی‌های کلیدی

• مقاومت بالا در برابر فشارهای مکانیکی، تنش‌های حرارتی و مواد شیمیایی خورنده
• عدم زنگ‌زدگی و پوسیدگی، مناسب برای محیط‌های مرطوب و خورنده
• وزن کم و نصب سریع‌تر نسبت به اتصالات فلزی
• ضریب زبری پایین و افت فشار کمتر در عبور سیال
• طول عمر بالا و نگهداری آسان در چرخه بهره‌برداری
• آب‌بندی یکنواخت در اتصال‌های جوشی و کاهش ریسک نشت
• سازگاری با سیستم‌های آبیاری بارانی و قطره‌ای برای مدیریت بهینه دبی

کاربردها

• شبکه‌های آب‌رسانی شهری و روستایی، خطوط انتقال و توزیع
• سامانه‌های اطفای حریق و خطوط صنعتی تحت فشار
• صنایع نفت، گاز و پتروشیمی برای عبور سیالات متنوع
• تاسیسات فاضلاب و پساب با خاصیت مقاومت شیمیایی بالا
• شبکه‌های آبیاری کشاورزی (بارانی و قطره‌ای) جهت انشعاب‌گیری و مدیریت فشار

روش‌های اتصال و نکات اجرایی

• بات‌فیوژن (Butt Fusion): هم‌محور کردن دو سطح، حرارت‌دهی تا دمای ذوب، سپس اعمال فشار کنترل‌شده تا تشکیل حلقه جوش یکنواخت.
• الکتروفیوژن (Electrofusion): استفاده از کوپلر دارای سیم‌پیچ حرارتی؛ اعمال ولتاژ و زمان مشخص برای ایجاد جوش ساختاری.
  نکات کلیدی: ترازبندی دقیق و فیکس‌کردن، تمیزی کامل سطوح، کنترل دما/زمان/فشار جوش، خنک‌کاری تا رسیدن اتصال به استحکام نهایی، و ثبت پارامترهای جوش برای رهگیری کیفی.

راهنمای ابعادی و انتخاب

پارامترهای ابعادی سه‌راه تبدیل برای طراحی و نقشه‌خوانی بسیار مهم‌اند:

• Z1: طول کلی قطعه
• Z2: ارتفاع از مرکز خط اصلی تا محور انشعاب
• L1 و L2: طول‌های درگیر برای اتصال با کوپلر الکتروفیوژن/لبه‌های جوش
  در انتخاب سایز، علاوه‌بر همخوانی با قطر خط اصلی و شاخه، به SDR/PN موردنیاز، جنس و دمای سیال، و افت فشار مجاز در شاخه فرعی توجه کنید.

جدول مشخصات فنی عمومی

مورد	مقدار/توضیح
جنس بدنه	پلی‌اتیلن سنگین PE100
نوع اتصال	جوش بات‌فیوژن و الکتروفیوژن
استاندارد تولید	DIN 16963
کاربری‌ها	آب‌رسانی، فاضلاب، آبیاری، نفت، گاز و فرایندی
ویژگی‌ها	مقاوم در برابر خوردگی، ضربه، سایش و مواد شیمیایی
مزیت بهره‌برداری	آب‌بندی مطمئن، وزن کم، نصب سریع، طول عمر بالا

جدول سایزبندی و ابعاد سه‌راه تبدیل جوشی فشار قوی (PE100)

سایز نامی برحسب میلی‌متر	Z2 برحسب میلی‌متر	Z1 برحسب میلی‌متر	L2 برحسب میلی‌متر	L1 برحسب میلی‌متر
32×63	105	216	49	65
40×63	105	216	49	65
50×63	105	216	63	67
40×75	119	249	50	73
50×75	133	250	63	71
63×75	120	245	65	72
50×90	131	275	66	71
63×90	128	271	67	72
75×90	168	267	70	69
50×110	157	318	65	86
63×110	168	318	67	87
75×110	159	320	72	81
90×110	156	319	80	86
50×125	167	337	72	90
63×125	165	340	65	90
75×125	167	337	66	89
90×125	163	332	81	89
110×125	169	341	82	91
75×140	185	380	90	83
90×140	185	380	90	83
110×140	187	380	90	85
125×140	187	380	90	85
63×160	198	406	67	102
75×160	196	402	76	98
90×160	202	399	85	102
110×160	205	406	90	104
125×160	201	407	92	103
63×180	207	445	51	108
90×180	260	428	53	108
110×180	217	440	82	110
160×180	214	440	105	105
63×200	225	440	75	116
75×200	290	443	72	116
90×200	227	450	83	118
110×200	225	448	87	116
125×200	228	450	91	117
160×200	225	405	102	116
63×225	260	530	110	120
75×225	260	530	110	120
90×225	260	530	110	120
110×225	260	530	110	120
125×225	260	530	110	120
160×225	260	530	110	120
63×250	355	518	90	101
90×250	263	519	79	102
110×250	262	520	82	104
125×250	270	515	90	100
160×250	265	523	99	102
200×250	268	515	116	105
90×315	296	596	93	92
110×315	302	590	137	118
125×315	296	595	92	92
160×315	287	590	90	93
200×315	300	600	93	91
225×315	290	600	90	91
250×315	300	595	94	117
90×355	278	646	87	119
110×355	280	647	88	120
125×355	286	648	102	119
160×355	308	650	114	118
200×355	332	645	117	119
225×355	333	645	116	119
250×355	332	645	115	120
160×400	324	645	103	101
200×400	327	670	102	115
250×400	330	670	100	113
315×400	350	670	112	120
200×500	401	788	123	122
225×500	389	770	114	123
250×500	390	780	115	120
315×500	315	770	118	118

نکات طراحی و بهره‌برداری

• هماهنگی هیدرولیکی: قطر شاخه را متناسب با دبی و افت فشار مجاز انتخاب کنید تا سرعت جریان از حدود استاندارد فراتر نرود.
• پشتیبانی و مهار: در نقاط تغییر مسیر و انشعاب از مهار مناسب استفاده کنید تا ضربه‌قوچ کنترل شود.
• شرایط محیطی: برای نصب روباز، در برابر تابش UV از روکش/کاور محافظ یا دفن اصولی بهره بگیرید.
• تست فشار: پس از تکمیل جوش‌ها و دوره خنک‌کاری، تست هیدرواستاتیک مطابق دستورالعمل سازنده انجام شود.

برندها و کیفیت ساخت

سه راه تبدیل پلی‌ اتیلن فشار قوی توسط تولیدکنندگان معتبر داخلی عرضه می‌شود. از جمله می‌توان به پلیران و پلی‌رود اشاره کرد که با تکیه بر مواد اولیه PE100 و کنترل کیفیت فرایندی، محصولاتی با دوام و انطباق با استانداردهای مرجع ارائه می‌کنند.

در انتها، «تمام بها» به‌عنوان یکی از عرضه‌کنندگان سه‌راه تبدیل پلی‌اتیلن جوشی فشار قوی، آماده تامین نیاز پروژه‌های آب‌رسانی، آبیاری و صنعتی شماست. توجه داشته باشید که تمام بها تنها فروشنده این محصول نیست؛ با این حال می‌توانید برای استعلام موجودی، دریافت جزئیات فنی و انتخاب سایز مناسب متناسب با نقشه اجرایی پروژه، با تیم فروش تمام بها هماهنگ شوید.
