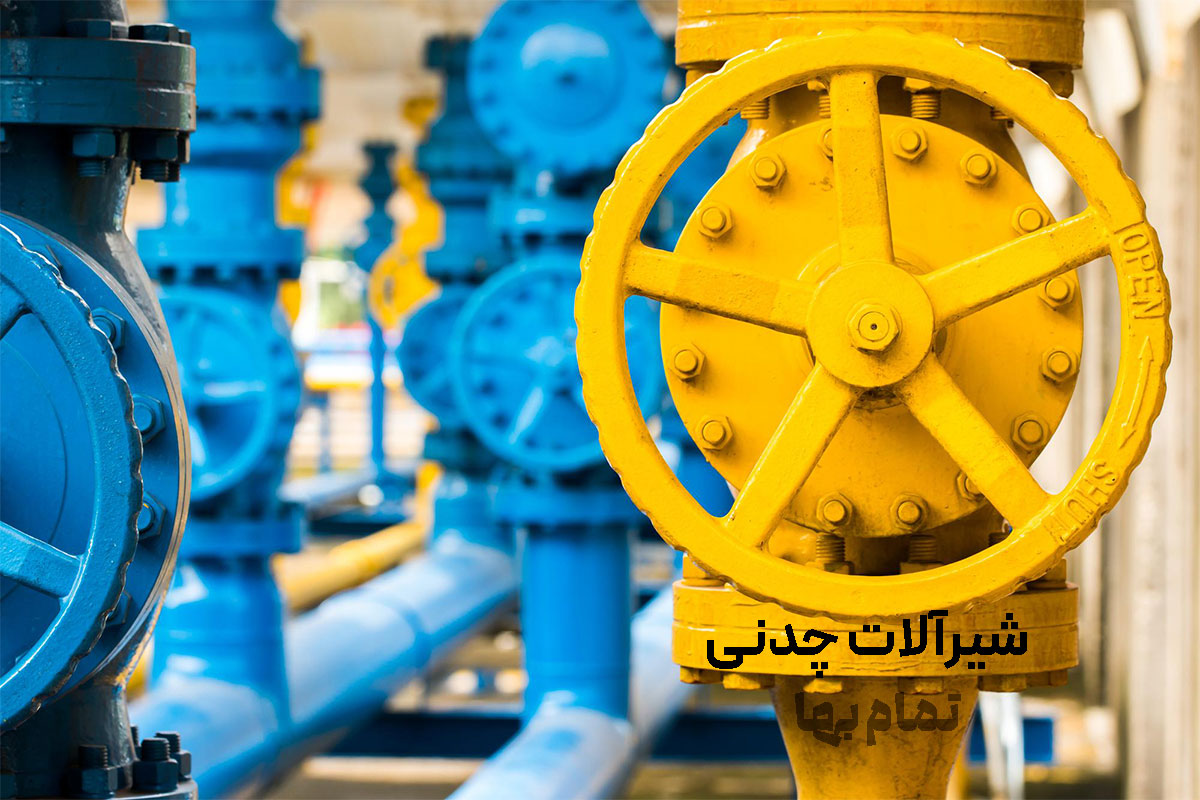

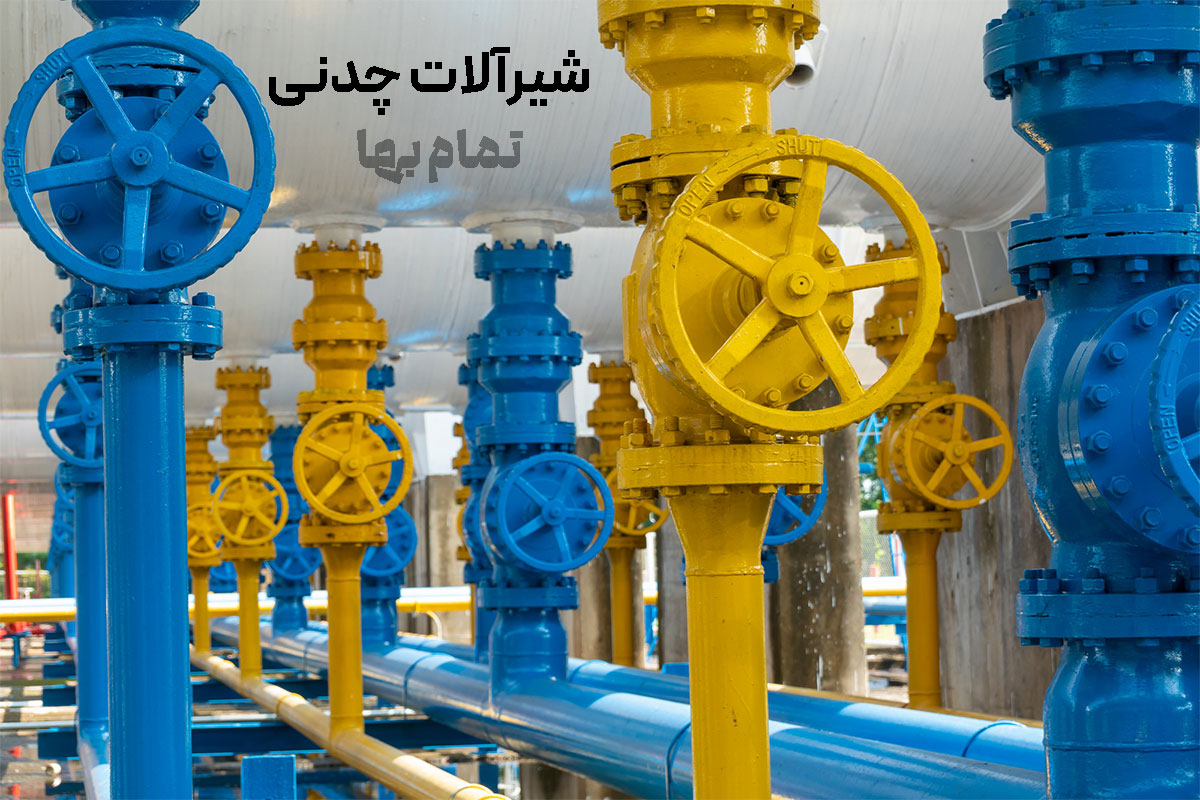

شیرآلات چدنی

شیرآلات چدنی به عنوان ستون فقرات سیستم‌های انتقال سیال، دهه‌هاست که در زیرساخت‌های حیاتی کشور از خطوط آب شهری تا صنایع فرایندی سنگین، وظیفه کنترل، قطع‌و‌وصل و تنظیم دبی را بر عهده دارند. دوام ذاتی چدن، قابلیت ریخته‌گری در اشکال پیچیده، و هزینه تمام‌شده رقابتی، این کلاس از شیرآلات را به گزینه‌ای بی‌رقیب در بازه فشار متوسط تا ۱۶ بار و محدوده دمایی -۱۰ تا ۳۰۰ درجه سانتی‌گراد بدل کرده است. با وجود ورود آلیاژهای نوین، ترکیب منحصر‌به‌فرد آهن، کربن، سیلیسیم و افزایه‌های منگنز یا نیکل در چدن داکتیل-گرافیتی، همچنان یک تعادل ایده‌آل میان استحکام، جذب ارتعاش و مقاومت به سایش ایجاد می‌کند؛ تعادلی که در کاربردهای تاسیسات آبگیر سدها، خطوط فاضلاب شهری، شبکه‌های آتش‌نشانی، نیروگاه‌های سیکل ترکیبی و واحدهای پالایش نفت به‌خوبی خود را ثابت کرده است.

ترکیب متالورژیکی و استانداردهای رایج

چدن گرافیت کروی (Ductile Iron) با کدهای GGG-40، GGG-50 و GGG-60 مطابق DIN EN 1563 اصلی‌ترین ماده خام بدنه به شمار می‌رود. ریزساختار گرافیتی کروی، شکنندگی ذاتی چدن خاکستری (GG25) را برطرف و ضریب کشسانی را تا ۱۶۰ GPa بالا می‌برد. در ادامه برای شیرهایی که در تماس با سیالات خورنده یا کلرینه هستند، پوشش داخلی اپوکسی باندشده حداکثر با ضخامت ۲۵۰ µm اعمال می‌شود تا تست مه‌نمکی ۲۵۰ ساعت را بدون زوال بگذراند. رینگ‌های آب‌بندی از NBR، EPDM یا در کاربردهای دمای بالای بخار از لاستیک سیلیکون و تفلون PTFE تولید می‌شوند.

شیرآلات چدنی به عنوان ستون فقرات سیستم‌های انتقال سیال، دهه‌هاست که در زیرساخت‌های حیاتی کشور از خطوط آب شهری تا صنایع فرایندی سنگین، وظیفه کنترل، قطع‌و‌وصل و تنظیم دبی را بر عهده دارند. دوام ذاتی چدن، قابلیت ریخته‌گری در اشکال پیچیده، و هزینه تمام‌شده رقابتی، این کلاس از شیرآلات را به گزینه‌ای بی‌رقیب در بازه فشار متوسط تا ۱۶ بار و محدوده دمایی -۱۰ تا ۳۰۰ درجه سانتی‌گراد بدل کرده است. با وجود ورود آلیاژهای نوین، ترکیب منحصر‌به‌فرد آهن، کربن، سیلیسیم و افزایه‌های منگنز یا نیکل در چدن داکتیل-گرافیتی، همچنان یک تعادل ایده‌آل میان استحکام، جذب ارتعاش و مقاومت به سایش ایجاد می‌کند؛ تعادلی که در کاربردهای تاسیسات آبگیر سدها، خطوط فاضلاب شهری، شبکه‌های آتش‌نشانی، نیروگاه‌های سیکل ترکیبی و واحدهای پالایش نفت به‌خوبی خود را ثابت کرده است.

ترکیب متالورژیکی و استانداردهای رایج

چدن گرافیت کروی (Ductile Iron) با کدهای GGG-40، GGG-50 و GGG-60 مطابق DIN EN 1563 اصلی‌ترین ماده خام بدنه به شمار می‌رود. ریزساختار گرافیتی کروی، شکنندگی ذاتی چدن خاکستری (GG25) را برطرف و ضریب کشسانی را تا ۱۶۰ GPa بالا می‌برد. در ادامه برای شیرهایی که در تماس با سیالات خورنده یا کلرینه هستند، پوشش داخلی اپوکسی باندشده حداکثر با ضخامت ۲۵۰ µm اعمال می‌شود تا تست مه‌نمکی ۲۵۰ ساعت را بدون زوال بگذراند. رینگ‌های آب‌بندی از NBR، EPDM یا در کاربردهای دمای بالای بخار از لاستیک سیلیکون و تفلون PTFE تولید می‌شوند.

جدول ۱ – گریدهای متداول چدن داکتیل و خصوصیات مکانیکی

توجه: انتخاب گرید بالاتر، امکان کاهش ضخامت جداره و وزن تمام‌شده را فراهم می‌کند اما هزینه ریخته‌گری و ماشین‌کاری را افزایش می‌دهد.

گونه‌شناسی عملکردی شیرآلات چدنی

۱. شیر فلکه کشویی (Gate Valve) – زبانه برنزی یا لاستیکی با آب‌بندی خطی؛ ایده‌آل برای وضعیت‌های کاملاً باز یا بسته.
۲. شیر پروانه‌ای (Butterfly Valve) – دیسک مدور ۹۰ درجه متحرک؛ افت فشار حداقلی و وزن پایین در سایزهای بزرگتر از DN300.
۳. شیر یک‌طرفه (Check Valve) – جلوگیری از برگشت جریان، به‌صورت نوسانی، دیسکی یا ویفری؛ حیاتی در پمپ‌خانه‌ها برای حذف ضربه قوچ.
4. صافی Y-شکل (Strainer) – توربین‌های حرارتی و بویلرها برای حذف ریگ و براده فلزی.
5. شیر تخلیه هوای اتوماتیک – دفع هوای حبس‌شده در خطوط انتقال آب بلندمرتبه.
6. شیرهای کنترلی خاص – رگولاتور فشار، کنترل سطح مخازن، یا تعادل دبی در شبکه‌های حلقوی.

مزایای ساختاری در مقایسه با آلیاژهای جایگزین

• جذب ارتعاش و ضربه: گرافیت لاملار انرژی ضربه را مستهلک می‌کند و از تشدید صوتی در خطوط انتقال جلوگیری می‌نماید.
• قابلیت ماشین‌کاری مطلوب: علی‌رغم سختی، براده‌برداری اقتصادی بوده و امکان تولید رزوه‌های دقیق فلنج PN16 را فراهم می‌سازد.
• سازگاری با استانداردهای بین‌المللی: تست هیدرواستاتیک طبق EN 12266-1، ابعاد فلنج مطابق EN 1092-2 و پوشش اپوکسی بر مبنای ISO 12944.
• هزینه نهایی کمتر نسبت به فولاد کربنی: عدم نیاز به مونتاژ جوشی گسترده و پوشش‌های چندلایه ضدخوردگی، قیمت تمام‌شده را حداقل ۲۰ ٪ کاهش می‌دهد.

جدول ۲ – مقایسه اجمالی چدن، فولاد کربنی و برنج در شیرآلات

الزامات طراحی شبکه و انتخاب سایز

محاسبه قطر نامی برای یک خط انتقال آب باید با معیار افت فشار مجاز (معمولاً 0.3 bar/100 m) انجام شود. برای مثال، در خط DN200 با دبی 200 m³/h، انتخاب شیر پروانه‌ای DN200 کلاس 16 با افت فشار 0.06 bar در موقعیت کاملاً باز، بهترین توازن بین هزینه و راندمان است. ضریب Cv شیرهای چدن پروانه‌ای به‌طور میانگین 30 ٪ بالاتر از شیرهای کشویی هم‌سایز است، که امکان استفاده از پمپ کوچک‌تر را فراهم می‌کند.

نصب صحیح و جلوگیری از عیوب زودرس

• هم‌محورسازی فلنج‌ها: بیشترین ترک‌های تنشی در گوشه‌های بدنه ناشی از بارگذاری پیچشی لوله خارج از ردیف رخ می‌دهد. فواصل ساپورت لوله مطابق DIN 1988 رعایت شود.
• گشتاور یکنواخت پیچ‌ها: استفاده از مهره کلاس 8.8 و واشر فنری، گشتاور ۷۵ Nm برای DN150 تضمین تداوم آب‌بندی پس از سیکل حرارتی است.
• پیش‌راه‌اندازی (Commissioning): پر کردن سیستم با سرعت زیر 1 m/s، تهویه هوا از بالاترین نقاط و تست عملکرد در حالت نیمه‌باز به مدت ۲۴ ساعت توصیه می‌شود.

نگهداری پیش‌بینانه

۱. گریس‌کاری دو بار در سال میل سوپاپ در شیرهای کشویی بزرگتر از DN300 – افزایش عمر بوش گرافیتی.
۲. باز و بست دوره‌ای (Exercise) هر سه ماه – جلوگیری از چسبندگی رسوبات آهنی بر روی دیسک.
۳. پایش ضخامت پوشش اپوکسی با دستگاه Holiday Detector در خطوط آب دریا.
۴. بازرسی ارتعاش (Vibration Analysis) در پمپ‌خانه‌های عمودی؛ فرکانس تشدید ۵۰ Hz نشانه احتمال خوردگی فلکه است.

راهکارهای رفع مشکلات متداول

• سوختگی لاستیک آب‌بند: به‌کارگیری رینگ EPDM با درجه‌حرارت ۱۵۰ °C در تماس بخار اشباع.
• ضربه قوچ (Water Hammer): نصب شیر یک‌طرفه دیسکی با دمپر هیدرولیکی و همچنین استراتیفایر هوایی.
• کویتاسیون در دریچه‌های کنترلی: انتخاب پورت چندمرحله‌ای یا ترایم بوش‌دار از استنلس‌استیل 410.

فاکتورهای اقتصادی خرید

نرخ مواد اولیه قراضه چدن در بازار منطقه غرب آسیا طی پنج سال اخیر به‌طور میانگین ۱۸ ٪ پایین‌تر از شمش فولادی بوده است؛ این اختلاف در پروژه‌های توزیع آب شهری با طول شبکه بالای ۳۰ کیلومتر، صرفه‌جویی چشمگیری فراهم می‌کند. هزینه تعویض یک شیر DN250 پس از شکست بدنه، معمولاً سه برابر خرید اولیه برآورد می‌شود؛ بنابراین استفاده از گرید GGG-50 همراه با تست رادیوگرافی نقطه‌ای در بدنه، ارزش سرمایه‌گذاری دارد.

پارامترهای کلیدی هنگام سفارش

• کلاس فشار PN10، PN16 یا AWWA-150: مطابقت با فشار طراحی خط.
• نوع محرک: اهرم دستی، گیربکس حلزونی، عملگر برقی IP67 یا پنوماتیک دوبل.
• درجه نشتی مجاز: کلاس A (Zero Leakage) برای خطوط شرب، کلاس B برای فاضلاب.
• طول Face-to-Face: طبق سری کوتاه EN 558-1 سری 14 برای کشویی و سری 20 برای پروانه‌ای.
• گواهی بهداشت و غذا: در پروژه‌های آب شرب الزام به اخذ گواهی WRAS یا NSF/ANSI 61.

برندهای شاخص داخلی و مزایای رقابتی

• میراب – خطوط تولید تمام اتوماتیک قالب فوم تبخیرشونده و کوره دوار؛ تنوع سایز تا DN1400.
• بی‌همتا – پوشش اپوکسی پودری داخل و خارج، مناسب خطوط آب شور.
• فاراب – تخصص در شیرهای کنترلی فشار و سطح مخازن.
• امید گلستان – تیپ Heavy-Duty با فلنج تقویتی برای نیروگاه بخار.

دستورالعمل انتخاب سایز عملگر

برای شیر پروانه‌ای DN600، گشتاور بسته‌شدن در فشار ۱۶ bar حدود ۲۸۰۰ Nm است. انتخاب گیربکس حلزونی با نسبت ۱:۸۰ و چرخ‌دستۀ 400 mm به اپراتور اجازه می‌دهد با نیروی انسانی ۱۸ kgf شیر را در زمان ۴۵ ثانیه ببندد. در خطوط فعال بدون اپراتور، عملگر برقی ربع‌گرد کلاس S2-30min با توان نامی 1.1 kW و تغذیه سه‌فاز 400 V توصیه می‌شود.

ملاحظات زیست‌محیطی و ایمنی

چدن داکتیل در پایان عمر کاری کاملاً قابل بازیافت است؛ نرخ بازیافت جهانی آن بالای ۹۰ ٪ گزارش می‌شود. در کنار این موضوع، استفاده از پوشش‌های اپوکسی فاقد حلال (Solvent-Free) انتشار VOC خط تولید را نزدیک صفر می‌سازد. در مکان‌هایی که خطر آتش‌سوزی بالاست، بدنه چدنی به‌دلیل نقطه ذوب ۱۱۵۰ °C و رفتار دیرگداز نسبت به شیرهای پلیمری یا آلومینیومی ایمنی بالاتری ارائه می‌کند.

یک گام جلوتر: دیجیتال‌سازی شبکه و پایش آنلاین

سنجه‌های گشتاور و زاویه محور بر پایه انکودر نوری می‌توانند با پروتکل‌های Modbus-RTU به سیستم اسکادا متصل شوند. ثبت پروفایل باز و بسته شدن در هر شیفت، علائم اولیه سایش رینگ را نشان می‌دهد. تحلیل داده‌ها با الگوریتم یادگیری ماشین، تعمیر پیش‌نگر را ۲۵ ٪ دقیق‌تر از روش تقویمی کرده است.

مجموعه تمام بها ضمن عرضه طیف کاملی از شیرآلات چدنی برندهای نام‌برده، با رویکرد تأمین هوشمند، فرآیند مقایسه فنی-اقتصادی، انتخاب گرید متناسب با شرایط پروژه و ارائه خدمات پس از فروش بر خط را در یک بسته یکپارچه تجاری گردآورده است؛ به این ترتیب، خریدار علاوه بر دسترسی به قیمت رقابتی، از پشتیبانی مهندسی و تحویل سریع در سراسر کشور بهره‌مند می‌شود.
