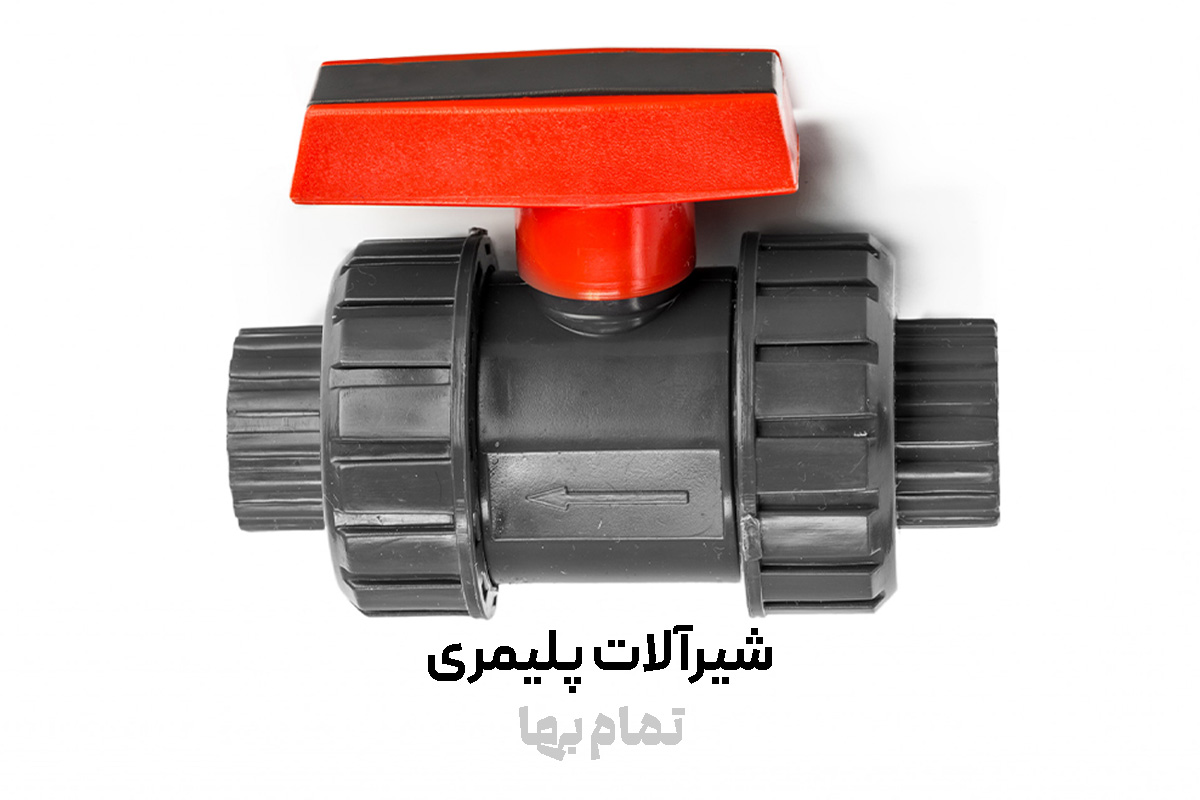

شیرآلات پلیمری

صنایع امروزی در مسیر ارتقای بازدهی، کاهش هزینه و بهبود پایداری، به شکل روزافزونی به سمت تجهیزات پلیمری روی می‌آورند؛ شیرآلات پلیمری در این میان یکی از اجزای کلیدی محسوب می‌شوند که نقش چشمگیری در شبکه‌های انتقال و کنترل سیالات بر عهده دارند. کاهش وزن، مقاومت ذاتی در برابر خوردگی و قابلیت شکل‌دهی دقیق باعث شده است این خانواده از شیرآلات در سامانه‌های آب و فاضلاب، پایپینگ صنایع شیمیایی، خطوط نفت و گاز، مدارهای تهویه مطبوع و حتی تأسیسات خانگی جایگاه ویژه‌ای بیابند. در ادامه، تمام جنبه‌های فنی، اقتصادی و زیست‌محیطی این محصولات بررسی می‌شود تا دید کاملی برای طراحان، مهندسان و خریداران فراهم گردد.

مبانی فنی و سازوکار عملکرد

شیرآلات پلیمری به کمک مواد پایه‌ای مانند PVC، CPVC، PP، PVDF و HDPE ساخته می‌شوند. ساختار مولکولی زنجیره‌ای این پلیمرها امکان تغییر شکل منعطف در فشارهای کاری معمول را فراهم کرده و در عین حال به واسطه گره‌های عرضی (cross-link) یا افزودنی‌های تقویت‌کننده، استحکام کششی و مدول الاستیسیته کافی را تأمین می‌کند. سازوکار آب‌بندی در اغلب این شیرآلات بر پایه تماس سطحی دقیق میان نشیمنگاه پلیمری و المان مسدودکننده (توپک، دیسک، دیافراگم یا کشویی) است؛ به همین دلیل تلرانس‌های ابعادی و صافی سطح نقش تعیین‌کننده‌ای در جلوگیری از نشتی دارند. در طراحی مهندسی، شبیه‌سازی اجزاء محدود برای توزیع تنش، و تحلیل CFD برای الگوی جریان، از ملزومات توسعه محصول محسوب می‌شود تا پدیده‌هایی همچون کاویتاسیون یا ضربه قوچ (water hammer) کنترل گردد.

استانداردها و الزامات کیفیت

کلیه ابعاد، جنس نشیمنگاه و فشار اسمی شیر باید با الزامات استانداردهایی نظیر ISO 16135، ISO 4422، ISO 10931 و ASTM F1970 هم‌خوانی داشته باشد. این اسناد محدوده دمای کاری، حداکثر فشار، روش‌های آزمون هیدرواستاتیک، ضربه، و سیکل باز-بست را به صورت کمی تعریف می‌کنند. رعایت این الزامات در کنار ردیابی مواد اولیه (material traceability) و کنترل فرایند تزریق یا اکستروژن، تضمین می‌کند که محصول در بازه طول عمر طراحی‌شده دچار خستگی یا ترک‌زایی تنشی (ESCR) نگردد.

مواد پرکاربرد و ویژگی‌های آن‌ها

جدول زیر مهم‌ترین پلیمرهای مورد استفاده را از منظر خواص مکانیکی، شیمیایی و دمایی نشان می‌دهد:

پلیمر	بازه دمای کاری (°C)	مقاومت شیمیایی	دانسیته (g/cm³)	سختی راکول	کاربرد شاخص
PVC	0 تا +60	عالی در برابر بسیاری از اسیدها و نمک‌ها	1.38	R95	آب شهری، فاضلاب
CPVC	–10 تا +95	عالی، مخصوصاً در اسیدهای گرم	1.55	R112	آب داغ صنعتی
PP	–20 تا +90	بسیار خوب در بازها و حلال‌های آلی ملایم	0.90	R80	صنایع شیمیایی متوسط
PVDF	–40 تا +140	فوق‌العاده در مقابل اکثر مواد خورنده	1.78	R120	کلر، آب دریا، نیمه‌هادی
HDPE	–40 تا +60	خوب در اکثر محلول‌های آبی	0.96	R65	آبیاری، معدن

استفاده از الیاف شیشه، دوده آنتی یووی یا نانومواد سرامیکی به صورت فیلر می‌تواند مدول و مقاومت خستگی را تا چندین برابر افزایش دهد و انقباض قالب‌گیری را در قطعات ضخیم کنترل کند.

فرایندهای ساخت و کنترل تولید

• تزریق (Injection Molding): برای شیرهای توپکی و پروانه‌ای بدنه یکپارچه، تزریق با کانال گرم و پین‌های کنترلی چندمسیری به منظور جلوگیری از حفره هوا (void) کاربرد دارد.
• اکستروژن و ماشین‌کاری: در سایزهای بزرگ خط لوله، بدنه از لوله اکسترودشده بریده و سپس با ماشین‌کاری CNC و جوش کاری لب‌به‌لب شکل می‌گیرد.
• چاپ سه‌بعدی صنعتی (FFF و SLA): امکان نمونه‌سازی سریع نشیمنگاه‌های پیچیده یا جریان‌شکن‌ها را میسر می‌کند و چرخه توسعه محصول را کوتاه می‌نماید.
  تمامی قطعات پس از مونتاژ تحت آزمون فشار 1.5 برابر فشار اسمی به مدت حداقل 15 دقیقه قرار می‌گیرند تا عدم نشتی یا تغییر شکل غیرمجاز احراز شود.

مزایا و ارزش افزوده در چرخه عمر

الف) کاهش وزن تا 70 درصد نسبت به فولاد آلیاژی، که منجر به پایین‌آمدن بار مرده سازه و تسهیل نصب در ارتفاع می‌شود.
ب) مقاومت شیمیایی و هیدرولیز بالا باعث حذف یا کاهش روکش‌های اپوکسی و هزینه‌های تعمیرات ناشی از خوردگی می‌گردد.
ج) عایق الکتریکی و حرارتی ذاتی خطرات خوردگی گالوانیک و اتلاف حرارت را به حداقل می‌رساند.
د) قابلیت بازیافت در پلیمرهای ترموپلاستیک، با محوریت اقتصاد چرخشی، هزینه دفع ضایعات را کاهش می‌دهد.

مقایسه عملکردی با شیرآلات فلزی

شاخص عملکرد	فولاد ضدزنگ 316	برنج آبکاری نیکل	پلیمر تقویت‌شده
وزن مخصوص (kg/m³)	≈ 8 000	≈ 8 400	900 – 1 600
مقاومت خوردگی کلرید	متوسط	ضعیف	عالی
حداکثر دمای مداوم (°C)	200	120	60 – 140*
دوره بازبینی معمول	سالانه	شش‌ماه	دو ساله
هزینه اولیه (نسبی)	1.8×	1.3×	1×
* بسته به نوع پلیمر

گونه‌شناسی شیرآلات پلیمری

• توپکی (Ball): گردش 90 درجه توپ توخالی، تلفات هد ناچیز و قطع-وصل سریع.
• پروانه‌ای (Butterfly): دیسک میانی با محور آفست، مناسب قطرهای بزرگ و فشار متوسط.
• دیافراگمی (Diaphragm): جداسازی کامل سیال از قسمت محرک، ایده‌آل برای سیالات آلوده یا آغشته به جامد معلق.
• کشویی (Gate): برای خطوط انتقال ثقلی و فاضلاب با افت فشار کم، اما سرعت بسته‌شدن پایین‌تر نسبت به انواع دیگر.
• چک (Check): جلوگیری از برگشت جریان با تکیه بر وزن دیسک یا فنر، اغلب در سامانه‌های پمپاژ.

کاربردهای صنعتی و تأسیساتی

– تصفیه‌خانه‌های آب و پساب: مقاومت به کلر و اسیدهای تمیزکاری.
– کارخانه‌های شیمیایی: حمل اسید سولفوریک، سود کاستیک و نمک‌های فلزی.
– نفت، گاز و پتروشیمی: تزریق مواد شیمیایی ضدخورنده، خطوط انتقال نمک‌زدایی، واحدهای آب آتش نشانی.
– کشاورزی و گلخانه: اتصال به لوله‌های قطره‌ای و مه‌پاش با امکان دمونتاژ سریع.
– سیستم‌های HVAC ساختمانی: شیرهای تعادل و قطع کننده در مدارهای سرمایش با آب خنک شهری.

پایداری محیط زیست و چرخه بازیافت

پلیمرهای ترموپلاستیک نظیر PP و PE پس از جداسازی و آسیاب مجدد تا 60 درصد خاصیت اولیه خود را حفظ کرده و در تولید قطعات کم‌فشار دوباره به کار می‌روند. وجود کد شناسایی مواد روی بدنه شیر مسیر تفکیک زنجیره تأمین را ساده می‌کند. فرایندهای پایش انرژی در کارخانجات مدرن تزریق نیز با استفاده از سیستم بازیافت گرمایی (heat recovery) موجب کاهش 15 درصدی مصرف برق می‌شود.

راهبردهای نگهداری و تعمیرات (MRO)

1. بازرسی چشمی دوره‌ای برای نشیمنگاه و اورینگ‌ها، هر شش ماه یک بار در فشارهای زیر 10 بار.
2. تعویض اورینگ EPDM یا FKM پس از 10 هزار سیکل باز-بست جهت جلوگیری از پیرشدگی حرارتی.
3. چرخش آزمایشی شیر توپکی در بازبینی فصلی به منظور جلوگیری از چسبندگی رسوبات.
4. تنظیم گشتاور موتورگیر‌بکس در انواع اتوماسیون شده برای جلوگیری از لهیدگی نشیمنگاه.

چشم‌انداز بازار و نوآوری

تحقیقات بازار نشان می‌دهد نرخ رشد مرکب سالانه (CAGR) شیرآلات پلیمری جهانی تا سال 2030 حدود 5.6 درصد خواهد بود. عواملی چون سرمایه‌گذاری در زیرساخت آب هوشمند، جایگزینی تجهیزات فلزی در مناطق با خاک مهاجم و الزامات کاهش کربن تجسم‌یافته (embodied carbon) محرک اصلی این رشد هستند. در حوزه نوآوری، استفاده از نانوکامپوزیت‌های گرافنی برای افزایش رسانندگی حرارتی و کاهش خستگی حرارتی، و همچنین پوشش‌های آنتی‌باکتریال نقره-یون برای خطوط آب آشامیدنی به شدت مورد توجه قرار گرفته است.

یک نگاه به مجموعه تمام بها

تمام بها به عنوان یکی از عرضه‌کنندگان معتبر شیرآلات پلیمری، گستره کاملی از این محصولات در سایزها و گریدهای فشاری مختلف را در سبد خود قرار داده است. این مجموعه با فراهم کردن مشاوره فنی پیش از خرید، ارائه برگه‌های آزمایش فشار و گواهی مواد اولیه، و نیز ضمانت اصالت کالا، فرآیند انتخاب و تأمین را برای مشتریان صنعتی و پیمانکاران ساختمانی تسهیل می‌کند؛ هرچند سایر توزیع‌کنندگان نیز در بازار فعال هستند و دسترسی خریداران به این محصولات محدود به کانال فروش تمام بها نیست.
