تبدیل پلی اتیلن

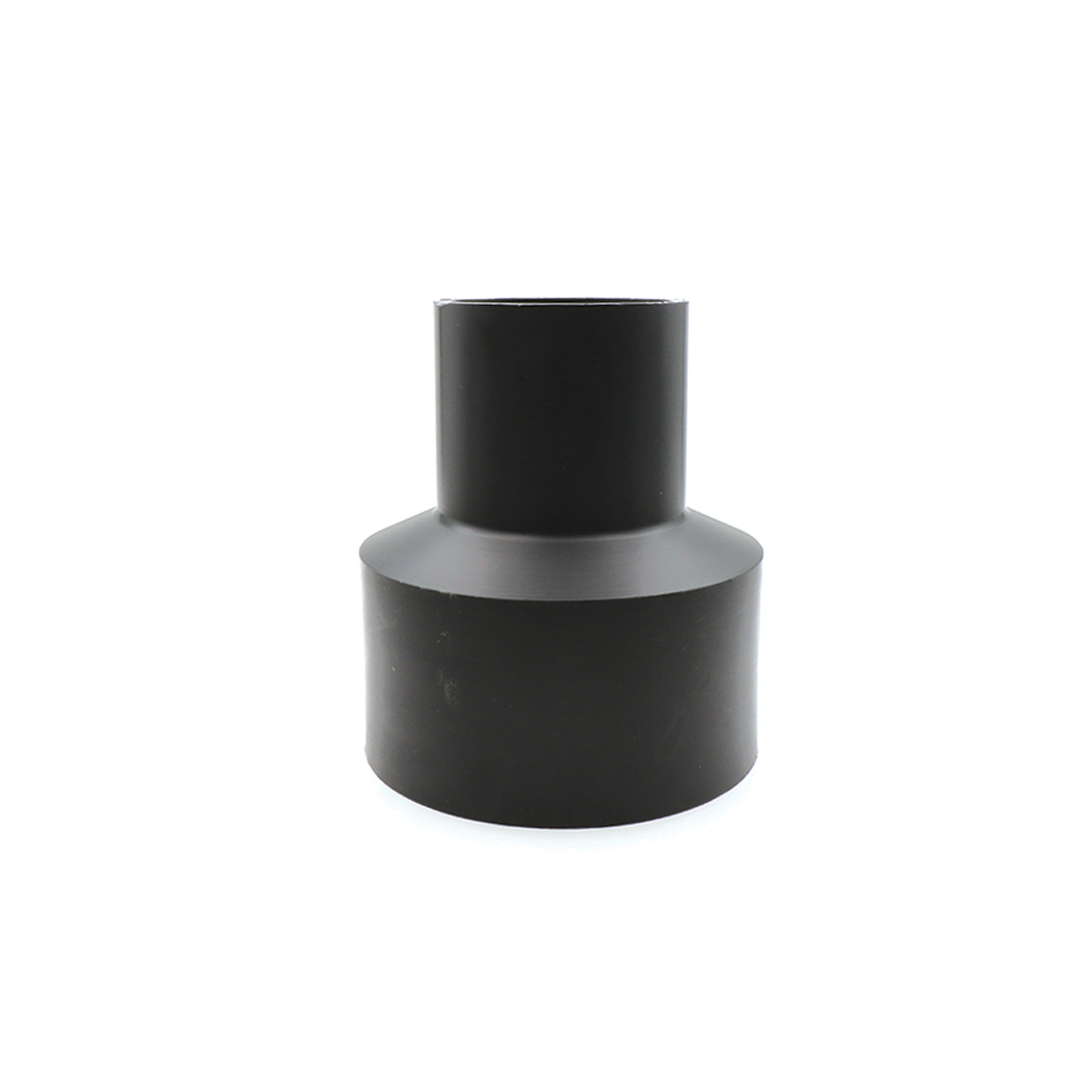

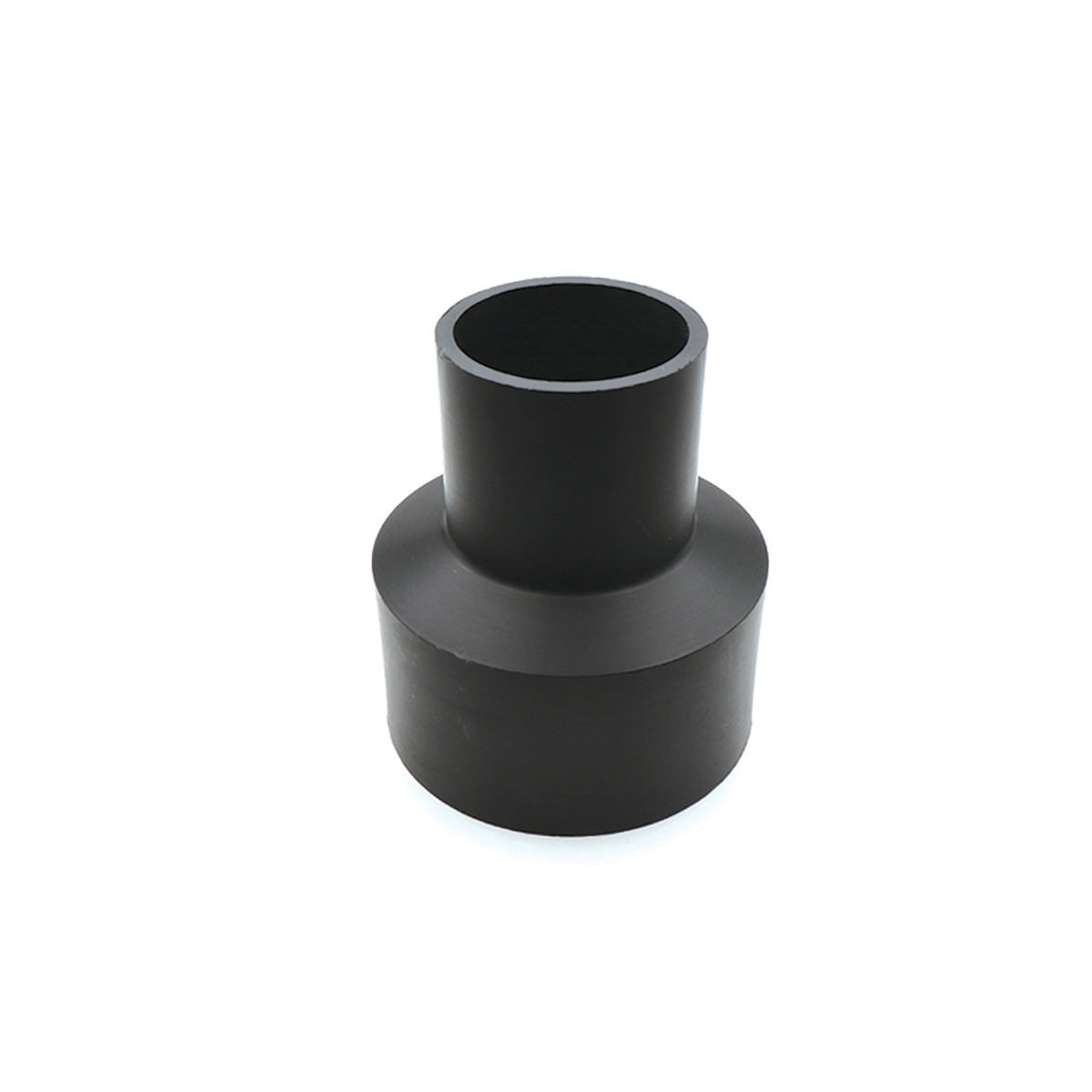

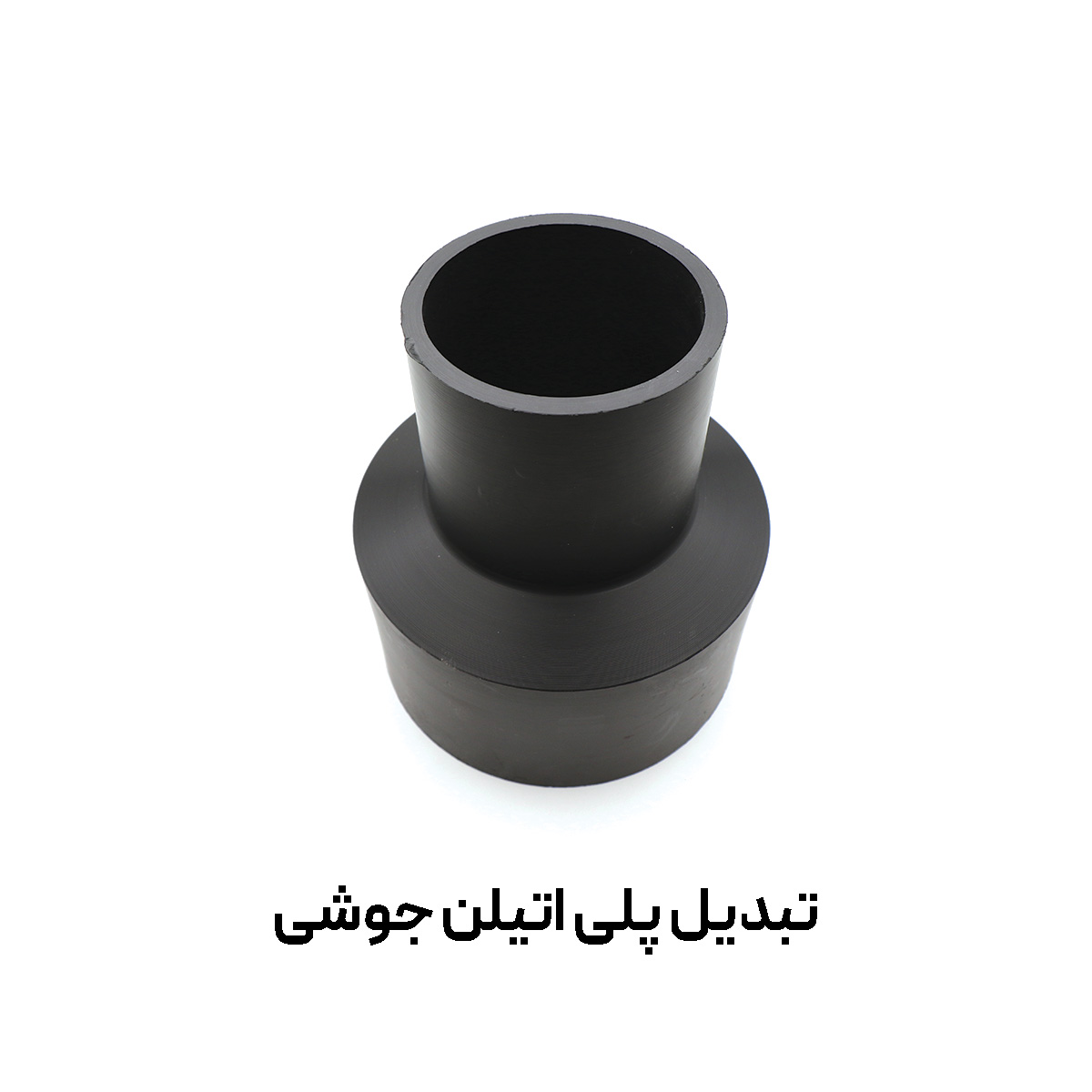

تبدیل پلی‌اتیلن (PE Reducer) یک اتصال کاهنده است که دو لوله با قطرهای متفاوت را به‌صورت هم‌محور به هم متصل می‌کند. این قطعه سه طول کلیدی برای اندازه‌گیری و کنترل کیفیت دارد: Lt (طول کل تبدیل)، L1 (طول دهانه کوچک/خروجی) و L (طول دهانه بزرگ/ورودی). در بسیاری از نقشه‌ها و کاتالوگ‌ها به‌جای L از نماد L2 استفاده می‌شود که همان مفهوم طول بخش ورودی یا دهانه بزرگ را نشان می‌دهد. در ادامه، روش خواندن این ابعاد و جدول سایزهای نامی آورده شده است.

تعریف ابعاد و روش اندازه‌گیری

• Lt – طول کل تبدیل: فاصله بین دو انتهای بیرونی قطعه. در هنگام اندازه‌گیری، ابزار را موازی محور قطعه قرار دهید تا خطای زاویه‌ای ایجاد نشود.
• L1 – طول دهانه کوچک (خروجی): طول مؤثر از انتهای دهانه کوچک تا پله‌ی تغییر قطر. این طول برای تنظیم عمق پیش‌گرمایش و خط کشی محل فیوژن اهمیت دارد.
• L (یا L2) – طول دهانه بزرگ (ورودی): طول مؤثر از انتهای دهانه بزرگ تا پله‌ی تغییر قطر. این مقدار در چیدمان دستگاه بات‌فیوژن یا در تنظیم اورلب الکتروفیوژن کاربرد دارد.

نکات فنی مهم برای انتخاب و نصب

• انطباق با SDR/PN: قبل از انتخاب تبدیل، کلاس فشاری لوله‌ها را یکسان یا سازگار در نظر بگیرید تا تنش‌های موضعی ایجاد نشود.
• جنس ماده (PE100/PE80): برای شبکه‌های آب‌رسانی و گازرسانی جدید، PE100 رایج‌تر است؛ در صورت ترکیب مواد، به دستورالعمل سازنده توجه کنید.
• روش اتصال: در بات‌فیوژن، لبه‌ها باید کاملاً هم‌محور و ترازبندی شوند؛ در الکتروفیوژن، طول‌های L1 و L/L2 تعیین می‌کنند چه مقدار از لبه داخل کوپلر قرار گیرد.
• کنترل تلرانس: مقادیر جدول، مبنای کنترل کیفی در کارگاه است؛ در صورت اختلاف‌های جزئی، به تلرانس‌های اعلامی سازنده مراجعه کنید.
• جلوگیری از خطاهای رایج: اشتباه گرفتن L با L1 یا اندازه‌گیری روی قطعه تاب‌دار می‌تواند باعث فیوژن ناقص و نشتی شود؛ سطح‌ها را تمیز و صاف نگه دارید.

راهنمای سریع نمادها

نماد	واحد	توضیح
Lt	میلی‌متر	طول کل تبدیل پلی‌اتیلن
L1	میلی‌متر	طول دهانه کوچک (خروجی)
L / L2	میلی‌متر	طول دهانه بزرگ (ورودی)؛ در برخی نقشه‌ها با L2 نشان داده می‌شود

سایزهای نامی تبدیل پلی‌اتیلن (میلی‌متر)

سایز نامی برحسب میلی‌متر	Lt برحسب میلی‌متر	L2 برحسب میلی‌متر	L1 برحسب میلی‌متر
20×32	118	41	45
25×32	118	41	45
25×40	118	41	45
32×40	125	50	45
25×50	134	59	48
32×50	125	58	48
40×50	129	62	51
20×63	131	61	30
25×63	132	61	43
32×63	142	60	40
40×63	133	57	49
50×63	131	55	56
40×75	148	67	46
50×75	148	66	55
63×75	143	67	58
63×90	139	71	51
75×90	151	69	64
20×110	151	77	41
32×110	155	78	42
63×110	167	77	54
75×110	167	82	64
90×110	210	91	64
63×125	158	85	54
75×125	214	91	77
90×125	214	91	77
110×125	152	74	63
63×160	212	76	87
75×160	212	76	87
90×160	212	76	87
110×160	151	101	83
125×160	227	94	70
90×180	236	95	70
110×180	265	112	86
125×180	265	112	86
140×180	285	133	87
160×180	245	112	79
63×200	263	112	82
75×200	263	112	82
90×200	263	112	82
110×200	260	114	85
125×200	248	101	88
140×200	285	133	88
160×200	285	133	88
180×200	285	133	88
63×225	287	115	80
75×225	287	115	80
90×225	287	115	80
110×225	287	115	80
125×225	287	115	80
140×225	287	115	80
160×225	287	115	80
180×225	286	142	91
200×225	286	142	91
90×250	285	120	85
110×250	285	120	85
160×250	287	115	80
180×250	299	126	96
200×250	286	142	91
160×315	486	150	95
200×315	390	154	96
250×315	390	154	96
250×355	260	95	120
315×355	260	95	120
160×400	470	190	105
200×400	470	190	110
250×400	470	190	117
315×400	470	190	126
315×450	325	120	120
355×450	325	120	120
400×450	325	120	120
355×500	325	120	120
400×500	325	120	120
450×500	400	101	101
400×560	400	101	101
400×630	400	101	101
500×630	400	101	101
560×630	400	101	101

توصیه‌های کاربردی در پروژه‌ها

• شبکه‌های آب و فاضلاب: برای کاهش افت فشار، تغییر قطر را نزدیک به نقاط کنترل (شیرآلات/مخازن) انجام دهید و از تبدیل‌های با Lt کوتاه در فضاهای محدود استفاده کنید.
• گازرسانی و صنعت: انتخاب دقیق L1 و L/L2 در کنار کنترل بیضوی‌بودن دهانه‌ها باعث فیوژن یکنواخت و کاهش ریسک نشتی می‌شود.
• نگه‌داری و انبارش: از نور مستقیم خورشید و بارگذاری نقطه‌ای روی تبدیل‌ها اجتناب کنید؛ تاب‌برداشتگی می‌تواند اندازه‌گیری L1 و L/L2 را مخدوش کند.

فروشگاه «تمام بها» عرضه‌کننده انواع اتصالات و تبدیل‌های پلی‌اتیلن از برندهای معتبر است و امکان تأمین سایزهای درج‌شده در جدول را—بسته به موجودی برندها—فراهم می‌کند. «تمام بها» تنها فروشنده این محصولات در بازار نیست، اما با مشاوره فنی، تطبیق سایز با SDR/PN و بررسی ابعادی (Lt، L1، L/L2) قبل از ارسال، انتخاب درست و نصب ایمن در پروژه‌های شما را آسان‌تر می‌سازد.
